    圖文展示

    AutodeskRevit2020是由Autodesk公司打造的一款專業BIM模型設計軟件，新版本引入了全新的性能，可以完美兼容win10操作系統，AutodeskRevit2020擁有能量分析、將圖形導出為gbxml格式以及增強了主體欄桿扶手和墻顯示等多種功能，有從事三維模型設計的朋友不要錯過。AutodeskRevit軟件專為建筑信息模型而構建。

    日前，BIM行業應用最廣、涵蓋專業最全面、獲取最便捷的Revit軟件正式發布2020版本，此次發布的版本給我們帶來不少驚喜，軟件界面更加人性化，一些很好用的功能紛紛放出。可以看出Autodesk這次誠意滿滿，下面我們來看看具體更新了哪些功能吧！

    1.材質外觀改進

    此次更新對材質系統的顯示外觀進行了優化，變得更加真實、美觀。果然，顏值高就是可以為所欲為！Revit:我不要面子的嘛！

    2.支持PDF圖紙導入

    PDF圖紙可以直接導入Revit，并可以對圖紙線條進行捕捉拾取操作。這個功能真的很實用有木有。

    3.支持導入Sketchup模型后進行編輯

    本次更新支持導入Sketchup模型，居然還可以進行編輯修改導入后的模型，對SU黨來說有福啦！這個功能對于項目前期方案設計非常有用，贊！

    4.樓梯配筋3D模型顯示

    這個功能支持對樓梯的配筋進行3D模型顯示，并可對配筋實時編輯、修改，很貼心的功能，再也不用忍受令人眼花繚亂的線條筋啦！你成功治好了我的近視！

    5.最優路徑實時計算

    這個功能最勁爆！在軟件中你只需要指定始點和終點，軟件可以幫你自動計算最優（最短）路徑并統計路徑明細表。我們可以將其應用于逃生路線疏散模擬、管線最短路由排布方案等，自動桌（Autodesk）這是直接給提供了一個可以進行后期BIM應用的工具啊，必須贊！

    關于其他的實用功能還有很多，例如一直被詬病的鋼結構建模這一塊兒，這次Autodesk也是下了大功夫進行了更新優化，看了官方的演示很不錯。

    BIM是以從設計、施工到運營的協調、可靠的項目信息為基礎而構建的集成流程。通過采用BIM，建筑公司可以在整個流程中使用一致的信息來設計和繪制創新項目，并且還可以通過精確實現建筑外觀的可視化來支持更好的溝通，模擬真實性能以便讓項目各方了解成本、工期與環境影響。

    BIM支持建筑師在施工前更好地預測竣工后的建筑，使他們在如今日益復雜的商業環境中保持競爭優勢。BIM能夠幫助建筑師減少錯誤和浪費，以此提高利潤和客戶滿意度，進而創建可持續性更高的精確設計。BIM能夠優化團隊協作，其支持建筑師與工程師、承包商、建造人員與業主更加清晰、可靠地溝通設計意圖。

    AutodeskRevit2020軟件能夠幫助在項目設計流程前期探究最新穎的設計概念和外觀，并能在整個施工文檔中忠實傳達您的設計理念。AutodeskRevit2020面向建筑信息模型（BIM）而構建，支持可持續設計、碰撞檢測、施工規劃和建造，同時幫助您與工程師、承包商與業主更好地溝通協作。設計過程中的所有變更都會在相關設計與文檔中自動更新，實現更加協調一致的流程，獲得更加可靠的設計文檔。

    AutodeskRevit2020全面創新的概念設計功能帶來易用工具，幫助您進行自由形狀建模和參數化設計，并且還能夠讓您對早期設計進行分析。借助這些功能，可以自由繪制草圖，快速創建三維形狀，交互地處理各個形狀。您可以利用內置的工具進行復雜形狀的概念澄清，為建造和施工準備模型。隨著設計的持續推進，AutodeskRevit2020能夠圍繞最復雜的形狀自動構建參數化框架，并為您提供更高的創建控制能力、精確性和靈活性。從概念模型到施工文檔的整個設計流程都在一個直觀環境中完成。

    AutodeskRevit2020增強功能

    通過深度提示（“建筑”視圖和“協調”視圖中可用）可以更好地可視化顯示立面視圖和剖面視圖。此圖形顯示功能使用漸變色顯示來指示圖元距視圖正面的遠近。請參見關于深度提示和定義深度提示。

    在將一個或多個點云導入模型中后，現在可以控制每個視圖中單個掃描位置和掃描區域的可見性。通過此功能可以隱藏不重要的或與特定視圖相關的點云信息。它也有助于提高在模型中工作時的系統性能。

    Revit2020新功能：

    一、軟件交互性的改進

    （1）可以鏈接NWD/NWC文件

    Navisworks軟件，基本上可以兼容大家常用的三維文件格式。Revit現在可以鏈接NWD/NWC文件后，相當于revit可以支持更多格式的文件，可以更方便進行多軟件的設計協調

    在【插入】面板下，多了一個【協調模型】按鈕，可以和鏈接revit一樣，鏈接進來NWD、NWC的模型。同時，還可以進行重新加載、卸載和刪除等操作。

    同時在【可見性/圖形替換】里，多出了一個【協調模型】頁簽，可以調整NWD/NWC模型的透明度，便于和revit本身的模型區分。

    （2）可以直接導入犀牛模型

    2020版本的revit在【插入】-【導入Revit】的支持格式中，多了Rhino的3dm格式2020版本的revit對于導入項目文件中的SAT、3DM格式的幾何形體可以進行的操作如下：

    可以識別其面，在其上放置基于面的族。

    導可以指定導入幾何形體的類別，有了類別屬性，就可以方便控制可見性，利用明細表來統計，然后，還可以添加字段進行標注。

    導入的幾何形體，可以方便的捕捉幾何形體的邊、面進行尺寸標注。

    這樣，就導入的幾何形體，與自己創建的幾何形體，就非常相似了。

    二、建筑建模增強功能

    （1）多層樓梯

    Revit之前的版本，只有標高間距一致的標準層，才可以使用創建多層樓梯。新版本的revit終于可以根據標高自動創建多層樓梯了。同時，還可以分別調整。具體操作截圖如下：創建好一層樓梯后，選擇樓梯，在上下文選項卡里，會出現【選擇標高】的命令，通過框選需要繪制樓梯的標高，就可以自動生成多層樓梯了。

    （2）扶手增強功能

    多層樓梯解決了，對應的多層扶手也解決了。可以點擊一下多層樓梯，給多層樓梯統一創建扶手。

    同時，扶手可以識別更多的主體，包括屋頂、樓板、墻體，以及地形表面。

    三、機電設備增強功能

    （1）電氣電路的路徑編輯

    Revit中可以通過選擇在同一個回路中的電氣設備，生成電路。電路的屬性中，就可以查看線路的長度。但是，之前的版本，大家都不清楚這個長度如何來的，更無法自行調整線路的具體走向。

    這個問題，在revit2020中得到了解決。在選擇電路后，增加了“線路編輯”選項，可以控制線路的標高、走向長度等、每次編輯線路路徑時，Revit都會自動更新線路長度。線路長度主要用于計算電路中的電壓降，這對調整導線尺寸非常重要。

    （2）泵族的參數添加：

    流量和壓降參數，已經連接到泵的參數里面，并且，軟件會在后臺自動計算。

    （3）管網系統與設備分析連接下的水力計算

    選取管道系統，點擊分析連接就可以添選相應設備

    （4）空間的新風信息

    Revit2020的空間信息中增加了“新風信息”。首先，可以在【建筑/空間類型設置】中給“建筑類型”和“空間類型”設置新風信息。

    對于空間分區，可以從空間類型讀取新風信息，也可以自定義分區的新風信息

    四、預制零件模塊增強功能

    （1）MEP預制構件的多點布線

    這個功能從名稱上不好理解，其實就是，可以在revit里面，像繪制普通管線一樣，繪制預制預制構件了，revit自動生成彎頭、三通等預制構件的連接件。

    【預制零件】的命令，是在2016版本中加入的，與revit的普通的管線是完全隔離的兩個模塊，不能轉換；2017版本中，加入了普通管道轉換成預制構件的功能。2020的此次更新，無疑再次提高了預制構件的繪制效率。

    （2）預制零件的傾斜管道

    可以繪制帶坡度的預制管道，同時，還可以統一調整連接的預制管道的坡度。

    五、其他增強功能

    （1）增加了組、鏈接文件明細表

    在明細表類別字段里，增加了【Revit鏈接】和【模型組】，可以創建模型組合鏈接文件的明細表了。

    （2）特殊字符

    新版本，在輸入文字注釋時，點擊右鍵，就可以輕松插入特殊字符。同時，調出的WindowsCharacterMap特殊字符對話框，可以一直顯示，不會因結束文字輸入或者復制完文字而關閉。

    （3）全局變量增強

    Revit2017版本增加了全局變量功能，讓revit在項目環境中也可以添加參數，控制構件的尺寸。但是revit2017，只能給添加線型標注，revit2020增加了半徑和直徑標注。同時，可以通過全局參數，控制草圖繪制的圖元，比如樓板等。

    （4）結構專業

    更多鋼結構連接：SteelConnectionsforRevit附加模塊已添加了100多種新的鋼結構連接詳圖。

    鋼結構連接支持自定義框架族：為更好地整合結構連接，Revit現在會分析自定義框架圖元并生成該圖元的結構剖面幾何圖形參數。鋼結構連接隨后可更加便利地通過內部框架圖元進行部署。

    連接中的鋼圖元優先級：指定鋼結構連接中的主要圖元以及次要圖元的順序。

    結構剖面幾何圖形屬性：“類型屬性”對話框和“族類型”對話框現在會將用于為結構框架圖元創建預制幾何圖形的參數進行編組。還添加了其他參數，以便在放置連接時更好地定義結構剖面形狀并幫助分析自定義框架圖元。

    自由形式混凝土對象中的鋼筋放置：現在可以將鋼筋放置在具有復雜幾何圖形（例如彎曲橋墩和屋頂板）的混凝土圖元中。

    多項鋼筋分布改進功能：為提高詳細設計的工作效率，現在可沿曲面（包括自由形式對象）分布多個鋼筋集。

    已導入混凝土圖元中的鋼筋放置：現在可以強化從SAT文件或InfraWorks導入的混凝土圖元。

    三維視圖中的圖形鋼筋約束：現可在三維視圖中使用圖形鋼筋限制編輯器。使用畫布中的工具以更精確地放置鋼筋。

    Revit2020安裝教程：

    Revit2020是一款強大的建筑信息建模（BIM）軟件，不過由于是付費的，作為學習用戶肯定買不起，為此小編特別帶來了Revit2020序列號和密鑰，再配合軟件包中的注冊機一起使用，可以生成相應的激活碼，從而完美成功激活軟件，讓用戶完全免費使用，其詳細的安裝教程可參考下文，

    Revit2020序列號和密鑰如何使用，以安裝軟件為演示：

    1、下載解壓，得到autodeskrevit202064位中文原程序；

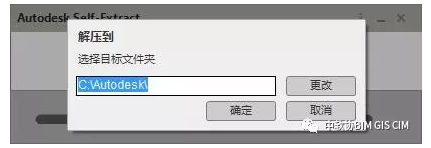

    2、首先雙擊文件“Revit_2020_G1_Win_64bit_dlm_001_007.sfx.exe”開始安裝軟件，默認解壓到【C:Autodesk】

    3、右上角選擇中文簡體，再點擊安裝按紐；

    4、勾選“iaccept”，同意條款安裝；

    5、默認安裝目錄為【C:ProgramFilesAutodesk】可以自行更改，這里小編按默認方式安裝；

    6、耐心等待軟件安裝完成；

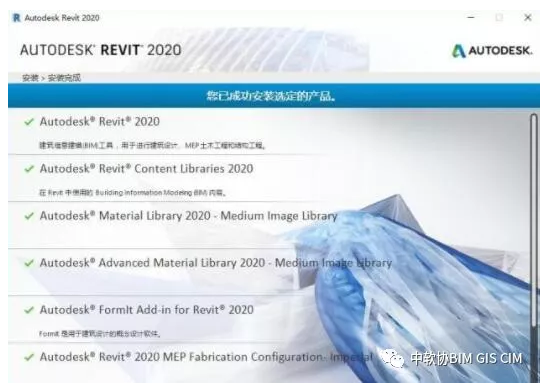

    7、成功安裝，點擊立即啟動軟件；

    8、點擊輸入序列號；

    9、30天的試用期，點擊激活按紐開始revit2020軟件；

    10、輸入revit2020序列號【666-69696969】和密鑰【829L1】，點擊下一步繼續；

    11、選擇第二項“requestanactivationcode……”點擊下一步繼續；

    12、復制申請號，再點擊close重開軟件；

    13、重新打開revit2020軟件，繼續11步、12步操作，重新進入注冊界面，選擇“我具有autodesk提供的激活碼”顯示如下：

    14、這時以管理員身份運行軟件包中的“xf-adesk20.exe”文件打開revit2020注冊機，首先一定要先點擊patch，彈出“successfullypatched”才能進行下一步；

    15、這里將申請號復制到注冊機request中，再點擊generate得到激活碼，再將激活碼復制到軟件注冊框中，點擊下一步即可激活；

    16、至此，autodeskrevit202064位中文破解版成功激活。

    免責聲明：文章來源于網絡整理，內容重在分享，如有侵權請聯系刪除！
