在做項目的過程中，經常會遇到兩立管錯位的情況，今天給大家歸類立管快速連接的方法：
情況一：平面視圖中的兩個立管。

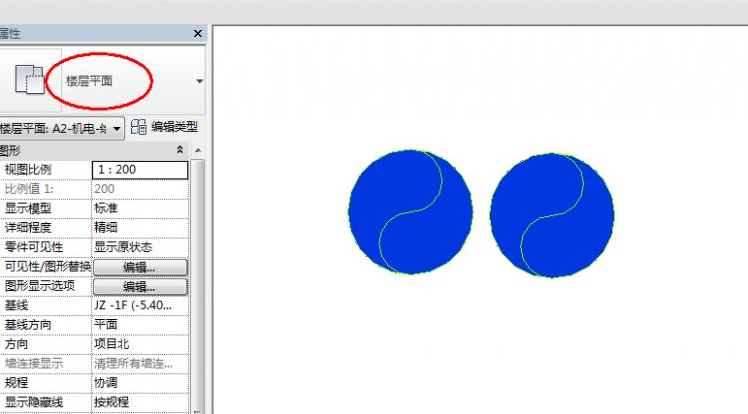

1、如圖所示，在樓層平面視圖中，兩立管錯位，使用“AL”對齊命令是無法完成的。

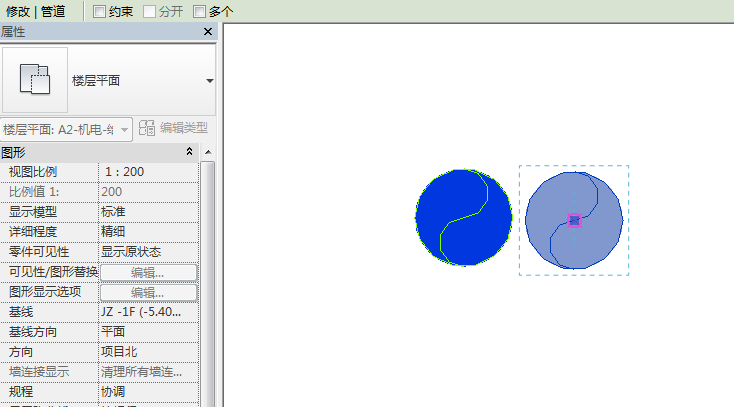

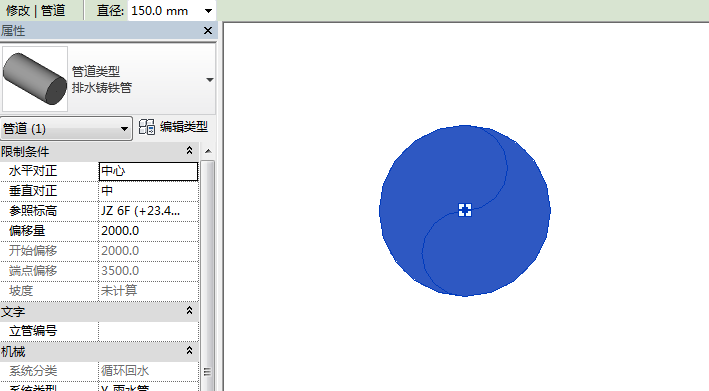

2、連接方法：選中其中一個管道，使用“MV”移動命令，拾取管道中心進行移動，在三維視圖中使用“TL”修剪命令即可完成管道連接，如圖所示。
情況二：立面視圖中的兩個橫管（相對立面來說為立管）。

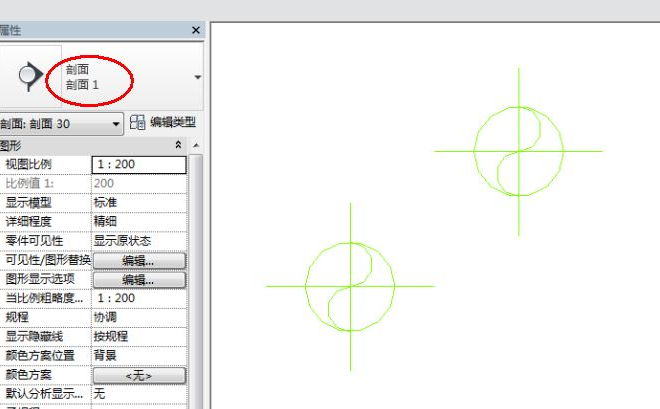

1、剖面中的兩管道如圖所示。

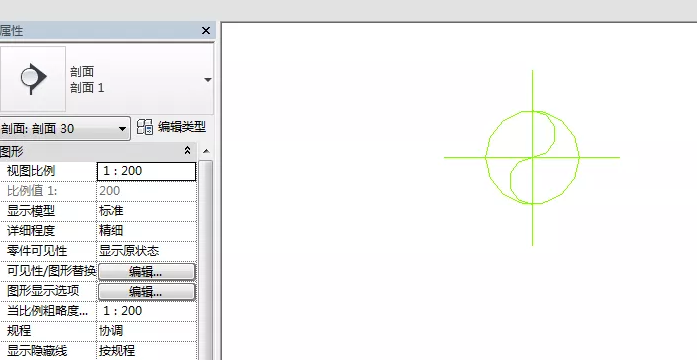

2、連接方法：直接使用“AL”對齊命令，拾取管道中心，兩管道即可對齊，在三維視圖中使用修剪命令完成兩管道連接，如圖所示。
意義：通過學習上述講解，針對不同情況區別對待，能夠快速的完成錯位管道的連接。
