前言
在實際施工工作中，用于加工生產的幕墻玻璃對尺寸的精準度要求很高，這一節我們通過簡單的案例，和大家分享如何在Revit中提出準確的玻璃尺寸，用于生產。對于比較復雜的幕墻表皮，建議大家使用Rhino等軟件。

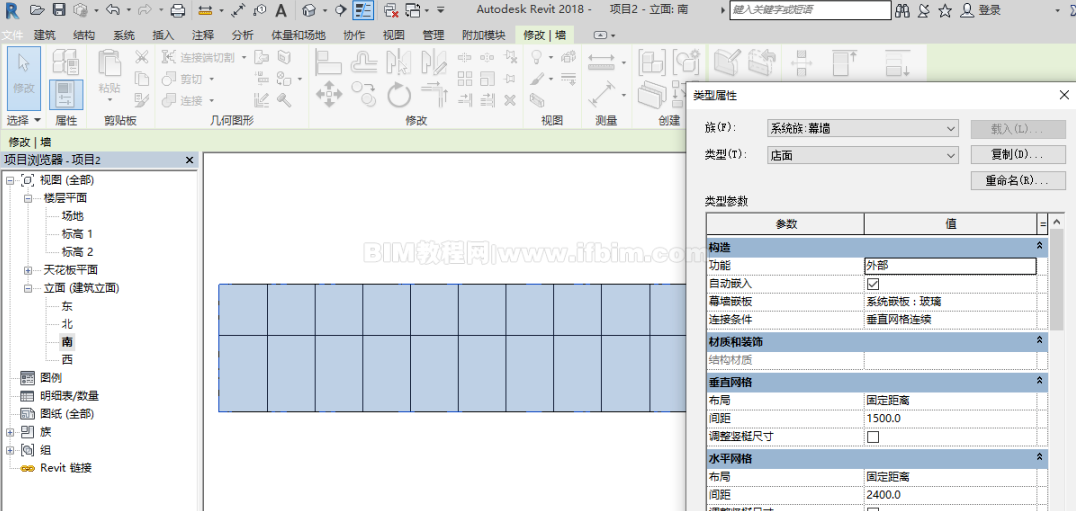

在Revit中簡單繪制一個幕墻，豎梃均不設置，簡單設置一下分格。

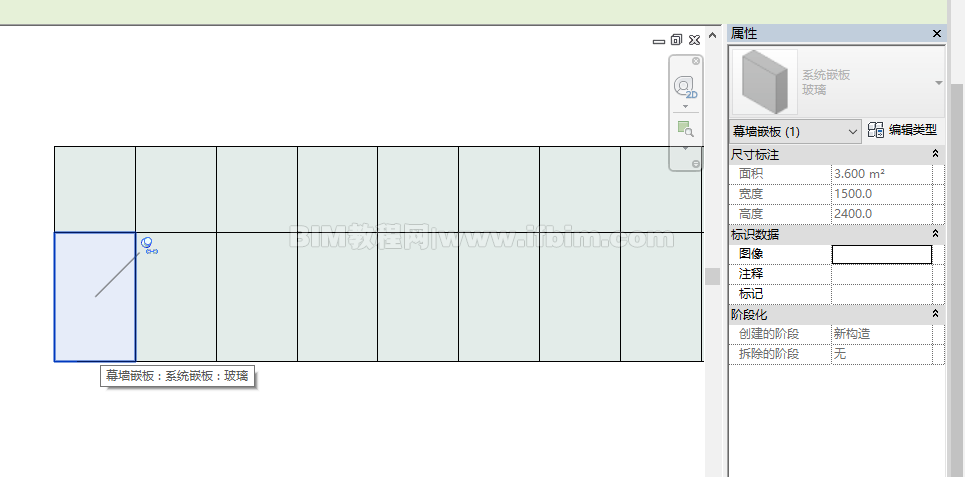

這時候可以看到，玻璃的大小和實際分格的大小是一致的。

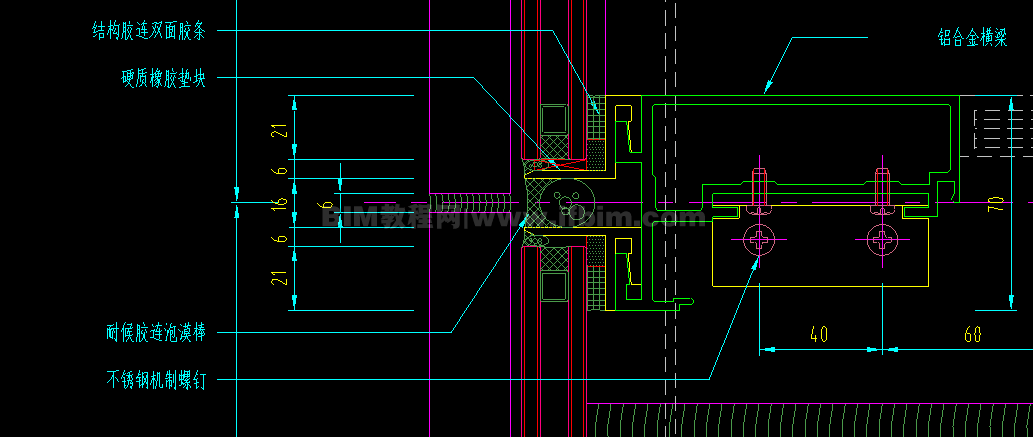

但是玻璃的大小實際不是這樣的，玻璃的大小實際的除去安裝型材或者膠縫的寬度后的尺寸。比如真實的玻璃安裝是這樣的。

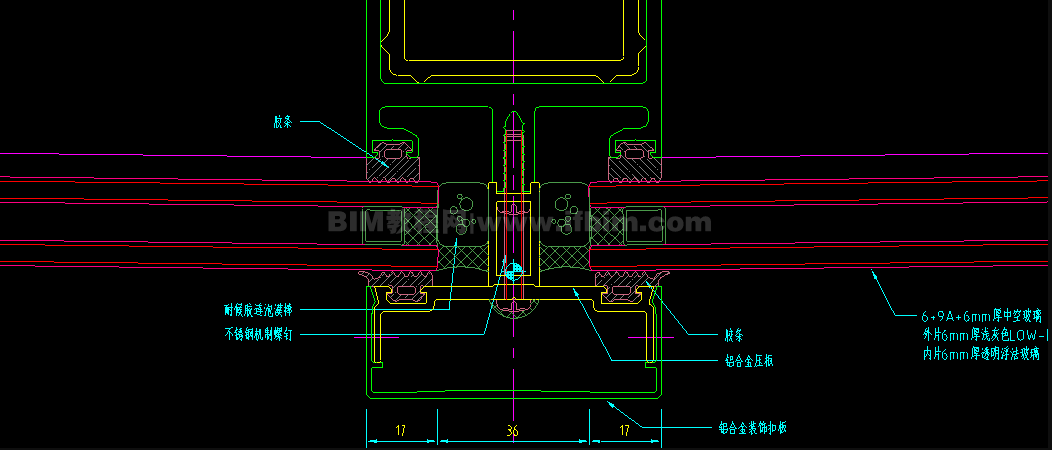

或者這樣的
總之有各種形形色色的安裝方式，需要在計算玻璃的實際尺寸的時候剪掉它的安裝孔間寬度。那么我們在Revit中繪制的時候應該怎樣減掉這部分的尺寸呢？這里我們假設幕墻的安裝方式都是按照第二張圖的安裝方式，這里可以看到，在兩塊玻璃之間的距離是36mm，其實我們只需要將橫梃和豎梃的寬度設置成36mm即可。

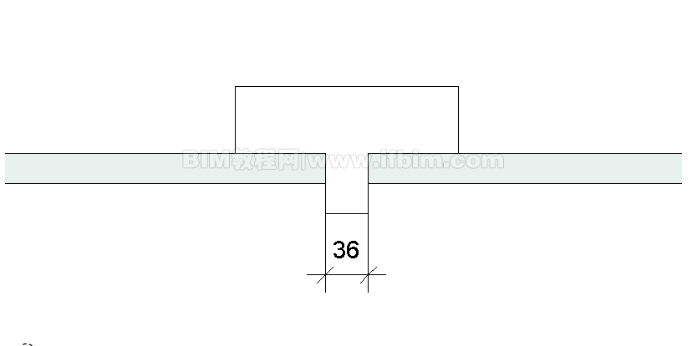

在Revit中，橫梃和豎梃需要先做好輪廓族，載入到項目中才可以生成對應的橫梃和豎梃，這個過程不會的小伙伴可以看之前的教程：Revit幕墻嵌板族的制作。我們做好這樣的輪廓。我把這個橫梃的距離設置成了36mm，如圖。
看下整體的模型。

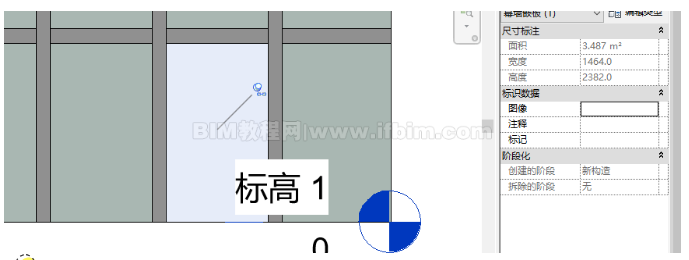

這里我把橫豎都設置成一樣的輪廓了，當然了，可以根據自己的玻璃實際情況設置型材的輪廓，周圍的邊界也可以按照自己的實際情況來設置。來看下現在玻璃的尺寸。

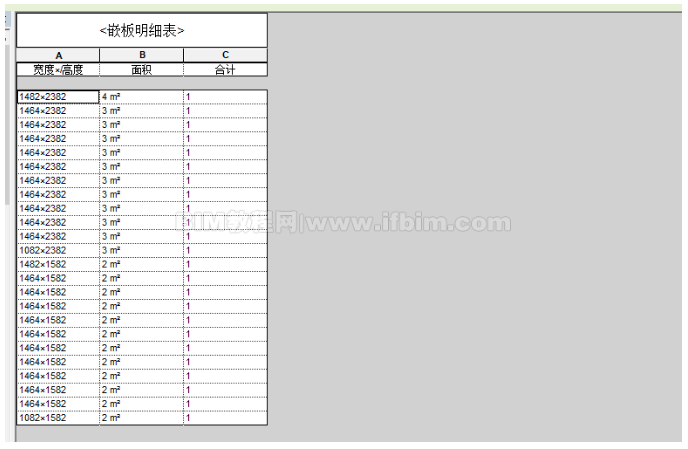

可以看到現在是玻璃尺寸已經是減掉36mm的尺寸了。接下來就是如何把這些數據做成清單導出去。通過明細表也可以生成清單，是這樣的。
不過較為復雜分幕墻項目還是建議大家使用Rhino等軟件來制作。
