修改立管符號樣式

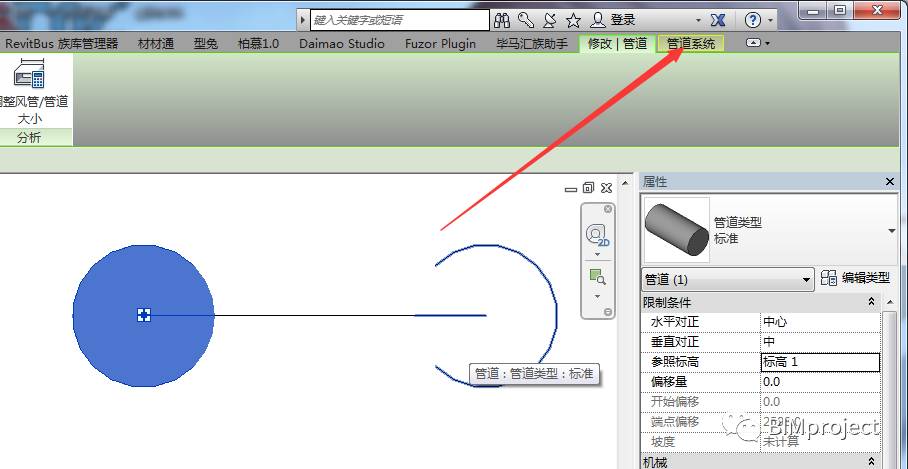

1.選擇需要修改立管符號的管道,在選項卡中單擊“管道系統”

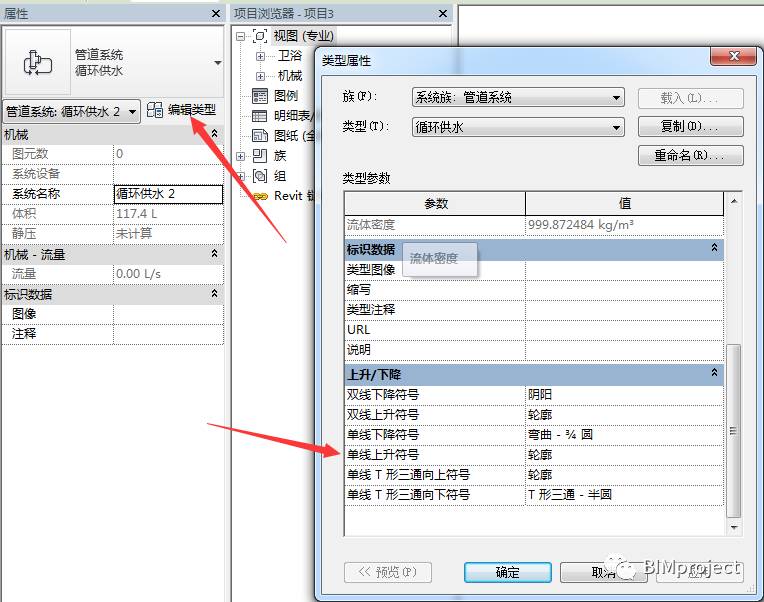

2.點擊“編輯類型”進入到類型屬性對話框,在類型參數中找到上升/下降符號

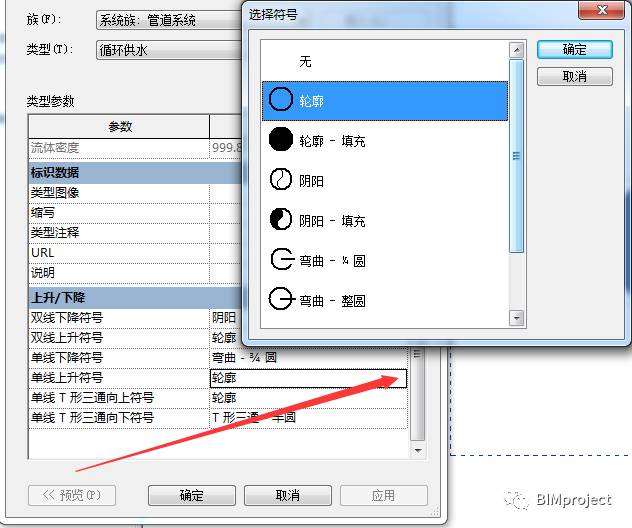

3.選擇單線上升/下降符號樣式,找到需要的輪廓形狀

立管符號大小

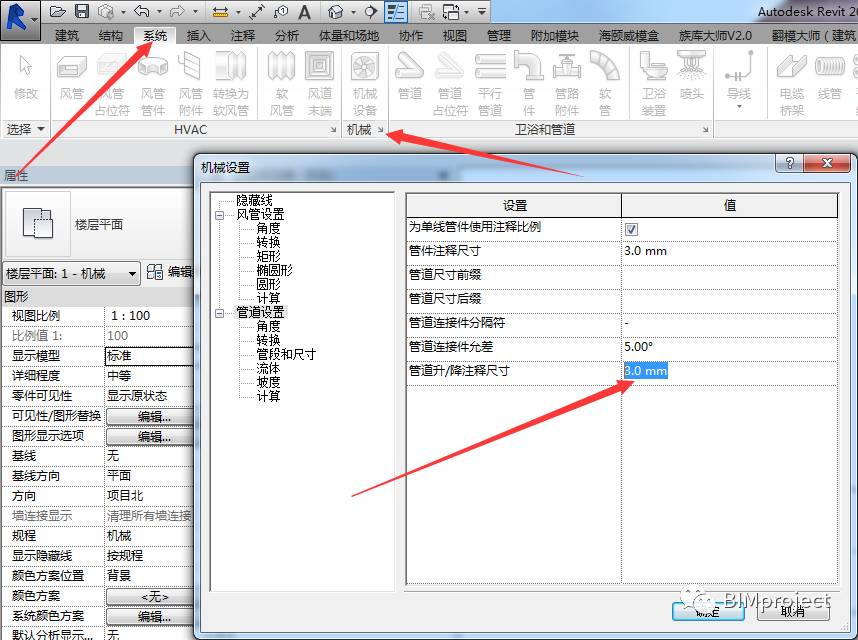

1.點擊系統選項卡下的“機械”右下角的箭頭進入機械設置對話框,選擇管道設置,對話框右側出現相應的設置參數,找到“管道升/降注釋尺寸”修改大小

注:
1. 立管符號需要根據CAD圖紙來調整尺寸大小及樣式。
2. 立管符號的大小與樣式設置位置是分開的,符號大小需要在機械設置中調整,而立管樣式是在管道系統的類型屬性中選擇。
