很多設備為了符合安裝規范要求，必須考慮凈空問題，以便安裝和檢修，如何快速的在Revit中表達凈空這一概念呢？

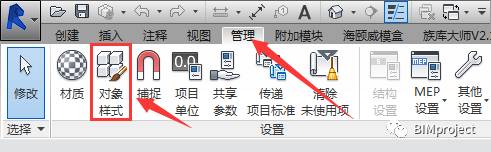

1.如下圖，首先添加用于控制凈空對象顯示方式的對象樣式子類別。在“管理”選項卡下點擊“對象樣式”命令；

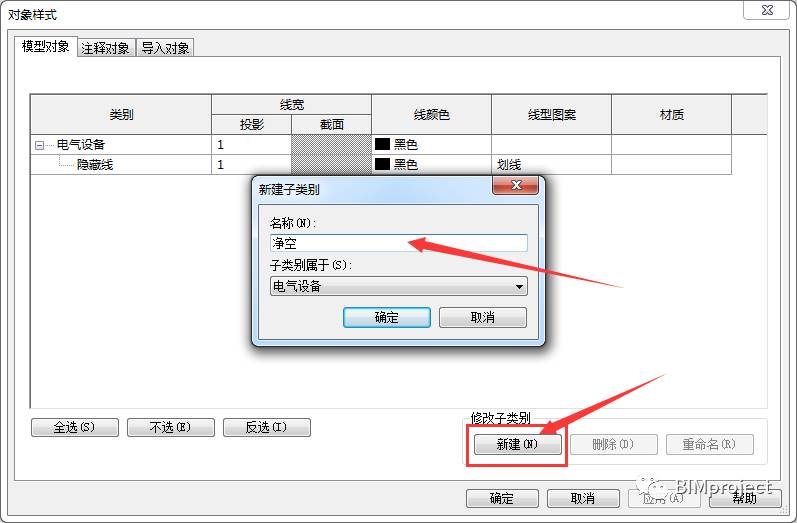

2.在彈出的對象樣式對話框點擊“修改子類別”下的“新建”命令，輸入“凈空”作為子類別名稱；

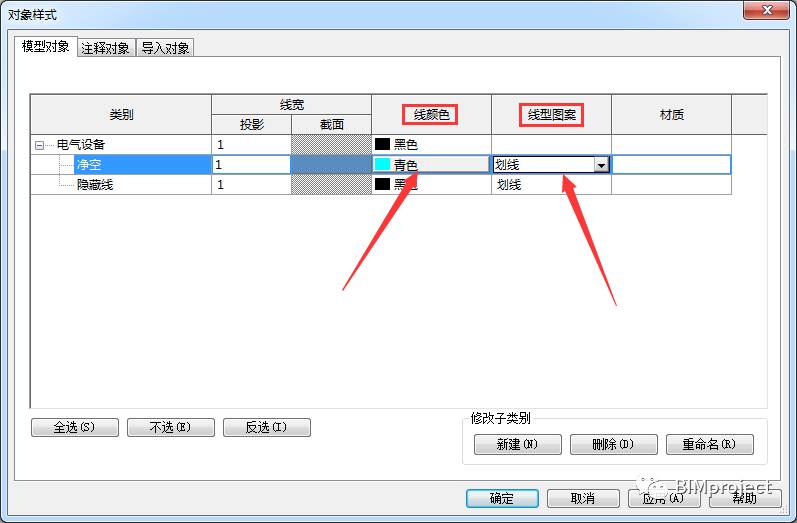

在“對象樣式”中設置凈空的相關參數（線顏色、線型圖案、材質）；
3.打開樓層平面視圖，點擊創建選項卡下的“拉伸”命令創建一個凈空實體，（也可以創建“模型線”來表示凈空平面范圍的線）；

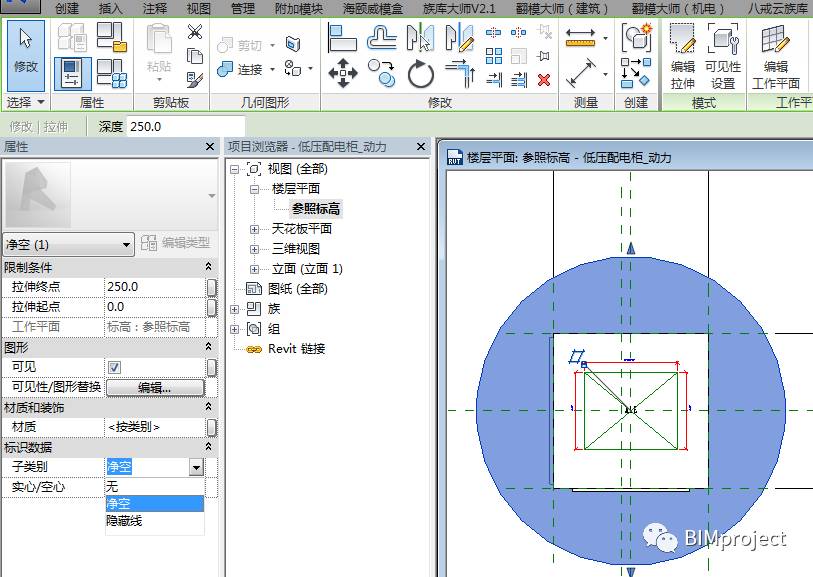

4.選擇該實體，在其實例參數中，將“子類別”選擇為“凈空”；（可以將凈空的材質設置為玻璃或其他透明材質，使之不影響設備的正常顯示，；不能將凈空設為空心拉伸，否則將會把設備進行空心剪切掉）；
5.在注釋選項卡下選擇“徑向”命令，對凈空大小進行尺寸標注，并為該尺寸添加參數；

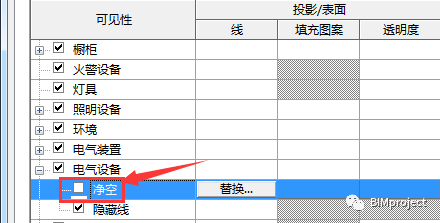

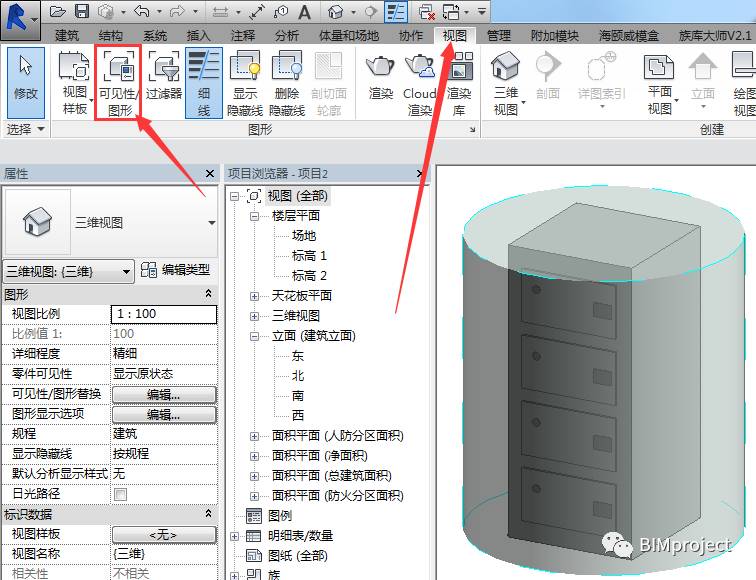

6.將設備族載入到項目中，用戶便可以看到凈空的幾何實體，如果不想看到凈空實體，只需要進入到視圖選項卡中的可見性/圖形（或使用快捷鍵“VV”）取消勾選凈空對應的子類別即可。
（注：即使取消凈空的顯示，運行碰撞檢查依然能完成）
