BIM出圖是在BIM建模、BIM構件信息錄入完成后展開的工作。出圖的過程也并不是幾行字就能講清楚的，很多細節都要靠大家自己在實踐中不斷總結，我把Revit出二維圖大致分為六個步驟，進行簡單介紹。

一、準備工作

  1.出圖前當然需要進行一些準備工作，首先建議從建模視圖中復制出專門用于出圖的視圖，將建模的視圖與出圖用視圖區分開來，復制好對應視圖將其打開，直接在實例屬性欄的“視圖分類”命名視圖分類名稱即可；

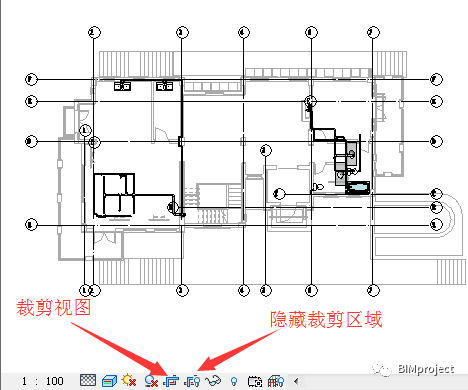

  2.打開用于出圖的視圖，調整好視圖比例，在視圖控制欄找到裁剪視圖工具，將其切換至裁剪視圖和隱藏裁剪區域，把四個立面視圖符號隱藏；

  3.根據需要切換“圖形顯示樣式”（一般選擇線框模式或者隱藏線模式）；

二、對模型圖元進行尺寸標注、注釋說明

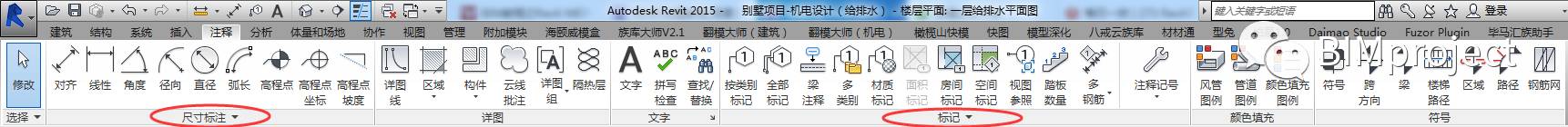

  1.打開視圖，點擊“注釋”選項卡，我們可以看到注釋選項卡下包括：尺寸標注、詳圖、文字、標記、顏色填充、符號，主要使用的是“尺寸標注”和“標記”工具；

（尺寸標注的樣式可以到對應的類型屬性對話框進行修改）；

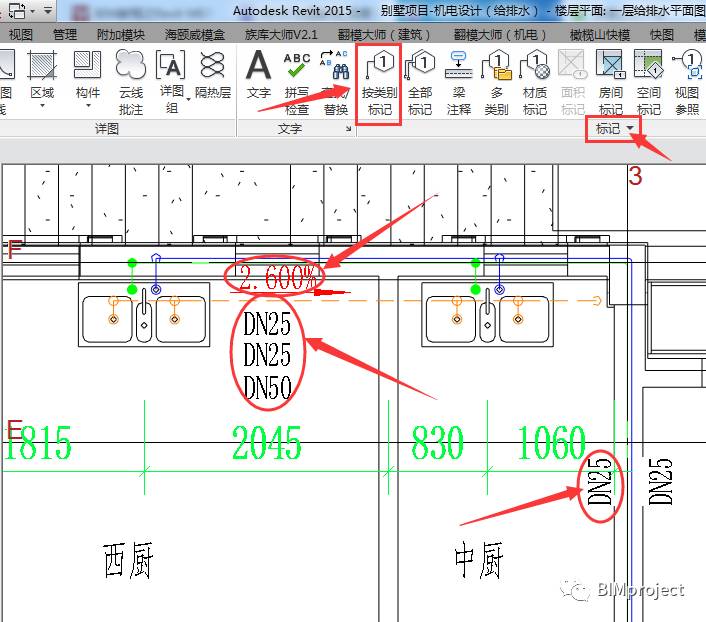

  2.點擊注釋選項卡中的“按類別標記”，逐一標記所選圖元，標記符號需要載入相關的注釋族、標記族，很多系統自帶的資源庫并不滿足我們自己的規范要求，就需要自己重新編輯（創建標記注釋族的方法將在后續為大家做詳細介紹）；

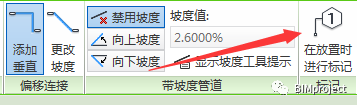

 注：1.在繪制管道、風管、橋架時可以點擊選項卡下的“在繪制時進行放置”命令直接對繪制的圖元進行標記；

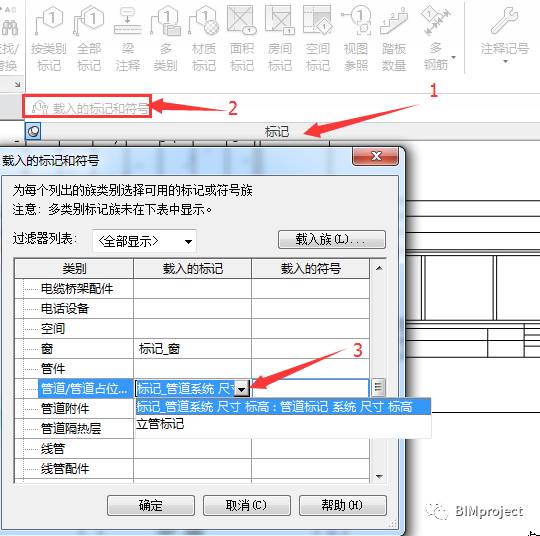

  2.展開“標記”旁邊的下拉箭頭，點擊“載入的標記和符號”，可以在彈出的對話框中選擇對應的標記族；

三、圖層設置

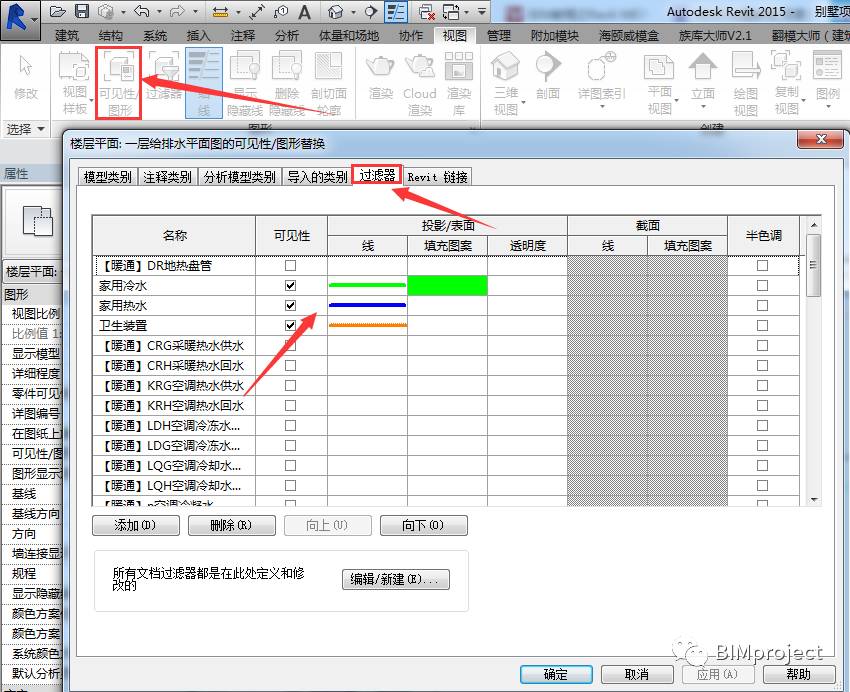

  1.在“可見性/圖形”（VV）中找到過濾器，在過濾器中調整圖元線型屬性；

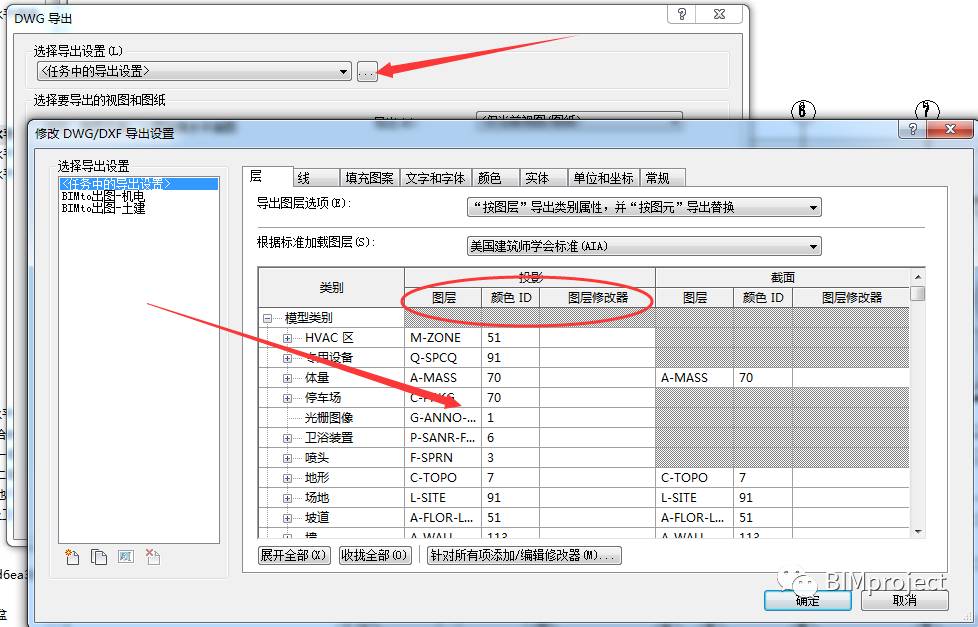

 2.也可以在導出DWG/DWF格式的時候進行設置；

（注：1.導出CAD圖時，如果模型中的圖元顏色沒有進行任何設置修改，導入到CAD里面的二維圖中圖元的顏色會和Revit中設置的圖元邊框顏色保持一致；

  2.在“可見性/圖形”（VV）中設置的線型屬性優先級別比“DWG導出設置”的更高；

  3.DWG/DWF導出設置可以通過“傳遞項目標準”進行傳遞，“可見性/圖形”中的設置不能進行傳遞；

  4.對于鏈接的建筑結構模型，如果進行綁定打散之后，導出的DWG文件還需要對墻顏色、填充重新設置；

  5.“可見性/圖形”中的“模型類別”也可以對圖元的線型屬性進行設置，這里的設置相當于對圖層概念的設置）。

四、圖紙的創建

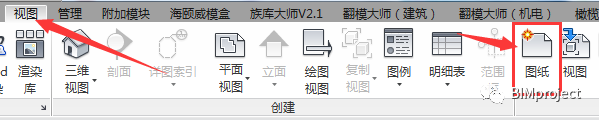

  1.在“視圖”選項卡中單擊“圖紙”命令創建圖紙，選擇合適的標題欄（及圖框）；

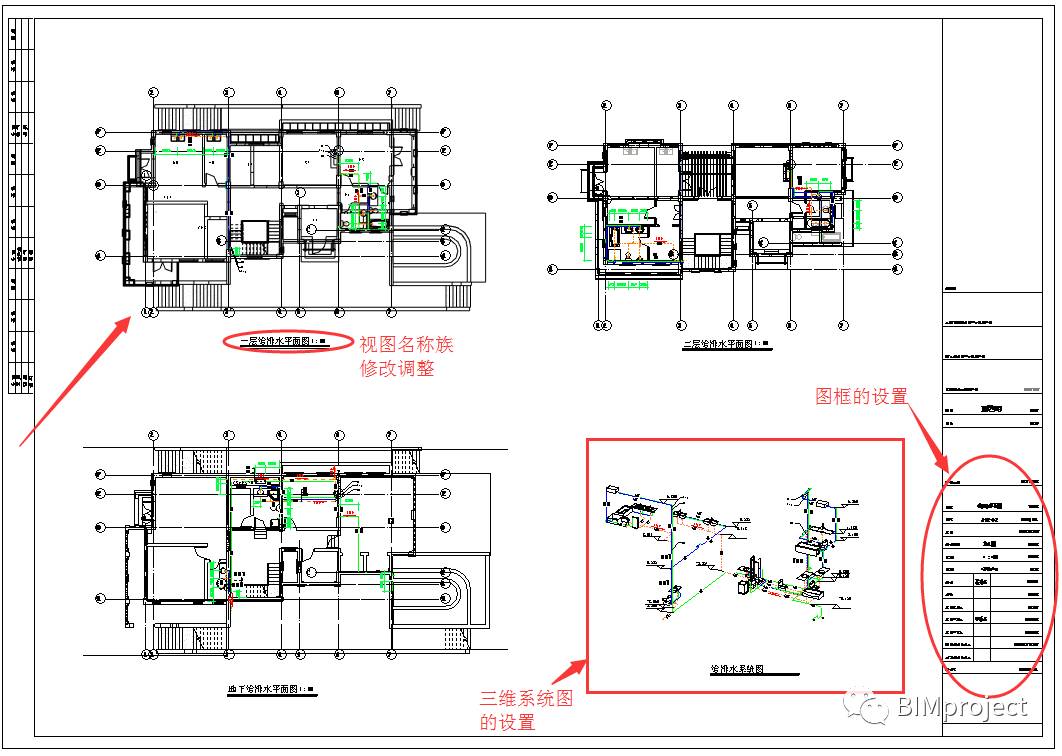

  2.將相應的視圖直接拖移至圖紙界面區域即可；

  標題欄、視圖名稱都屬于族，多數情況都是需要用戶自己修改創建的，可以一次做好保存以后就不用做；

五、圖紙布局要求

 1.圖紙的布局也是一個重要的工作，圖紙應該做到：①定位尺寸標注準確美觀；②模型尺寸、標高、系統類型、相關說明標注完善；③局部管線復雜的地方應該有剖面圖或者詳圖；④剖面圖和詳圖的布局要合理美觀；⑤管線基本尺寸、類型應該注明，且布局合理沒有碰撞。

六、導出圖紙

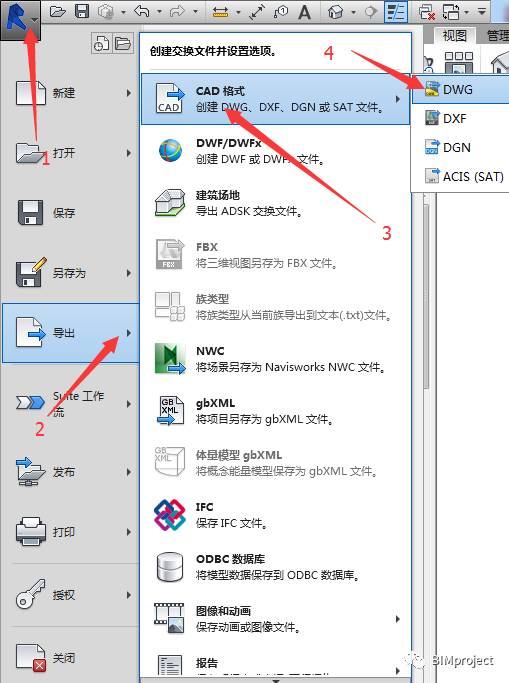

  1.將所有的設置保存，導出CAD圖紙；

  導出的圖紙還需要在CAD里面對局部進行調整修改，用戶需按照相關出圖規范進行出圖。
