Revit并沒有直接提供給我們地面鋪磚的做法，我們要如何做出鋪磚的效果，并且還能正確的統計出鋪磚的數量呢？下面給大家介紹兩種做法。
方法一：

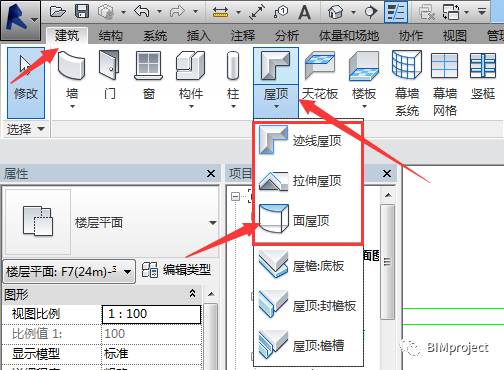

1.打開軟件，在“建筑”選項卡下找到“屋頂”命令，選擇任意一種方式繪制屋頂；

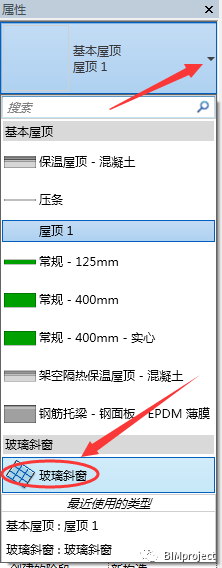

2.點擊左側屋頂實例屬性下拉箭頭，在最下邊找到“玻璃斜窗”；（繪制屋頂時，繪制對象是從選取標高往上進行繪制的；而繪制樓板時，繪制對象是從選取標高往下繪制的）

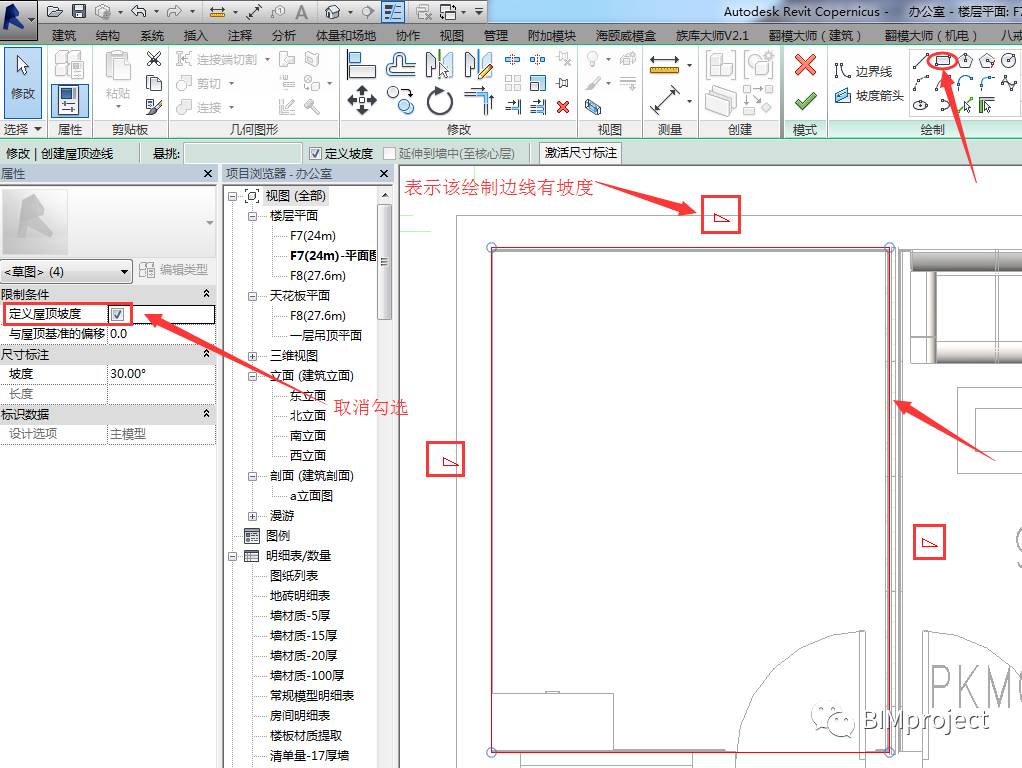

3.用矩形命令繪制玻璃斜窗區域（及需要鋪磚的區域），繪制好的邊框線一側有小三角符號，表示該繪制邊線有坡度，選中所有邊框線，在左側實例屬性欄找到“定義屋頂坡度”取消勾選該選項，則坡度被取消，點擊完成；

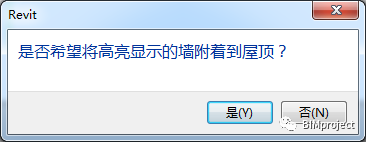

（注：繪制的邊界線不要超出墻體，最好沿著墻內部邊界線繪制，不然會提示“是否希望將高亮顯示的墻附著到屋頂”，
點擊“是”，則屋頂部分與墻的相交處，墻沿著屋頂所在的面被剪切）；

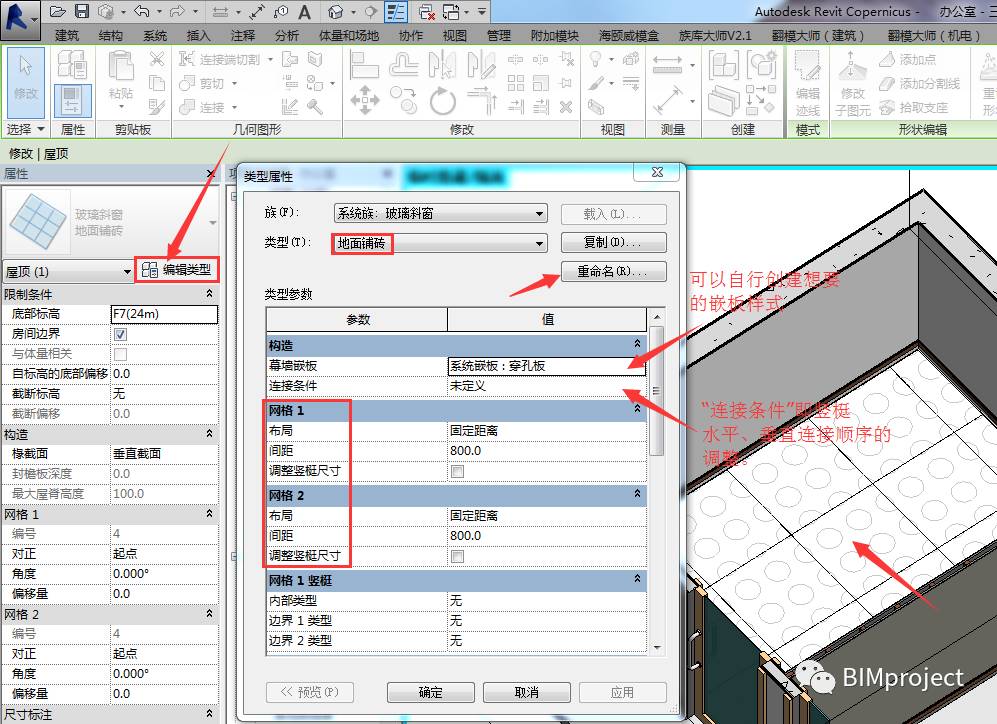

4.點選創建好的玻璃斜窗，在實例屬性欄選擇“編輯類型”，彈出“類型屬性”對話框，根據實際面磚大小調整其間距尺寸；（“幕墻嵌板”可以選擇系統嵌板或者是自行創建；將網格布局設置為“固定距離”，即可輸入面磚對應尺寸；“調整豎梃尺寸”必須添加了豎梃才起作用）；

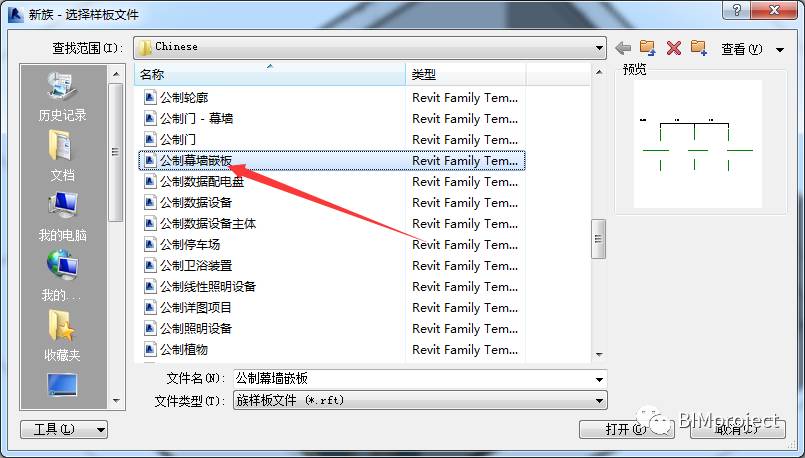

5.幕墻嵌板也可以自己創建一個想要的類型，新建族，選擇“公制幕墻嵌板”，創建新的幕墻嵌板；

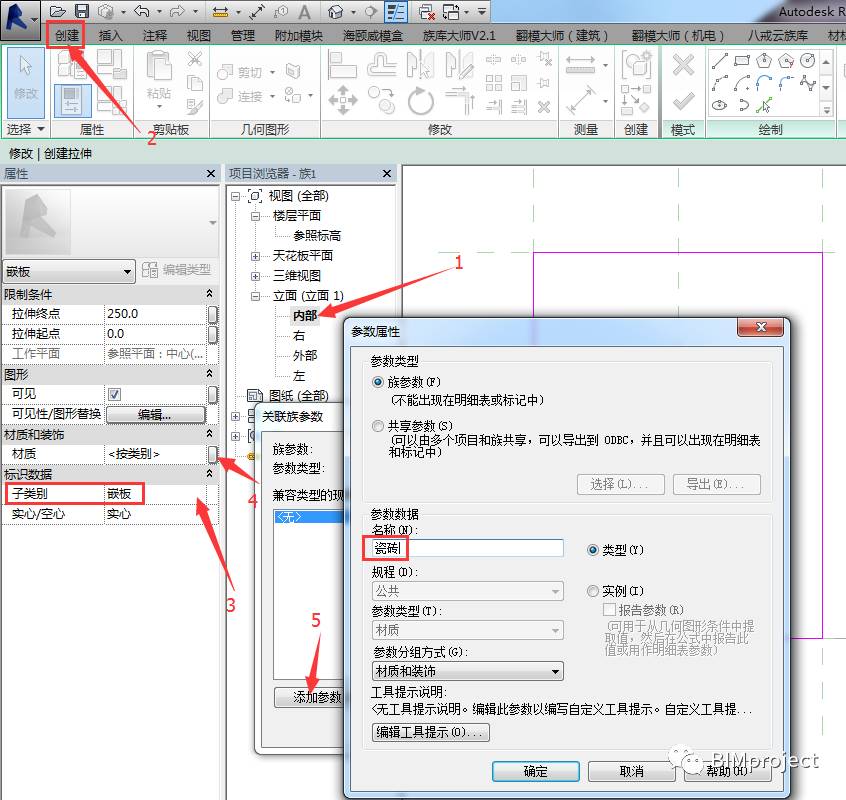

6.打開立面視圖“內部”視圖進行繪制，沿著樣板預設的參照平面創建拉伸，并將其子類別設置為“嵌板”，為嵌板添加材質參數，及嵌板厚度參數；

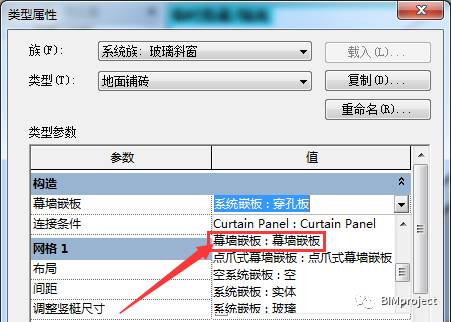

7.將創建好的幕墻嵌板載入到項目中，在玻璃斜窗的類型屬性對話框中把創建好的幕墻嵌板應用于當前項目（如果遇到不規則形狀的樓板，可以先將幕墻嵌板設置為“系統嵌板：穿孔板”查看、調整效果）；

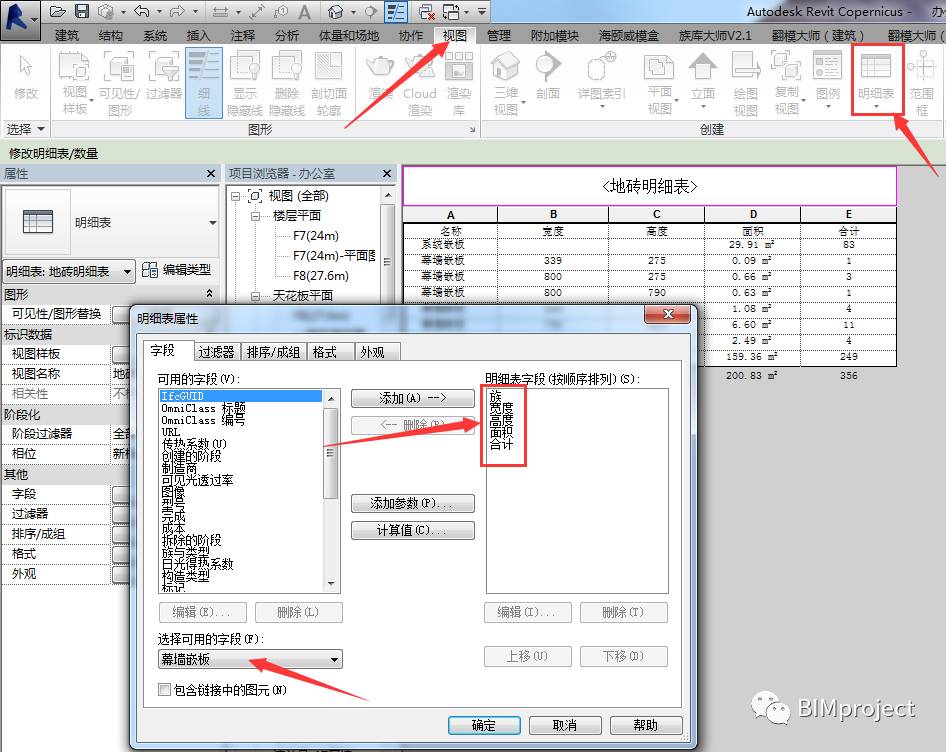

8.使用明細表對幕墻嵌板數量進行統計（如果創建的鋪磚形狀不正確，先把網格線解鎖，再調整網格線到合適的位置）；

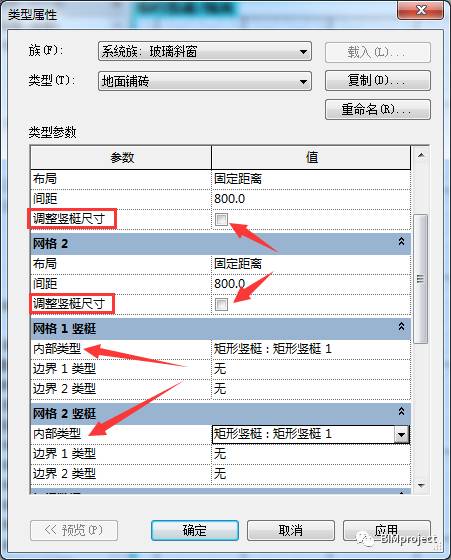

（注：若是想要添加灰縫效果，可以使用“豎梃”代替灰縫，此時“調整豎梃尺寸”不能勾選，勾選以后軟件會自動根據整體幕墻尺寸調整豎梃位置，導致幕墻嵌板形狀發生改變）
方法二：

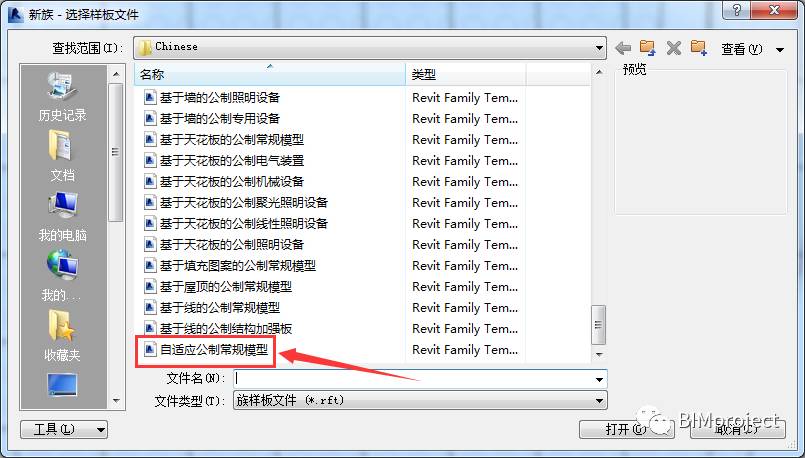

1.新建族，選擇“自適應常規模型”族樣板；

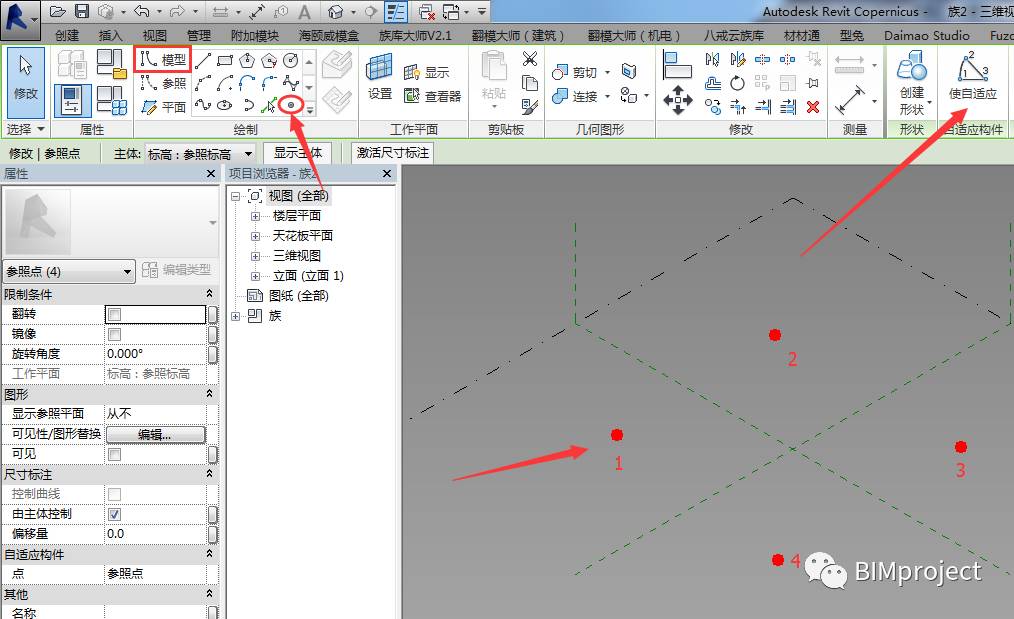

2.創建“模型參照點”并將其選中，點擊“使自適應”；

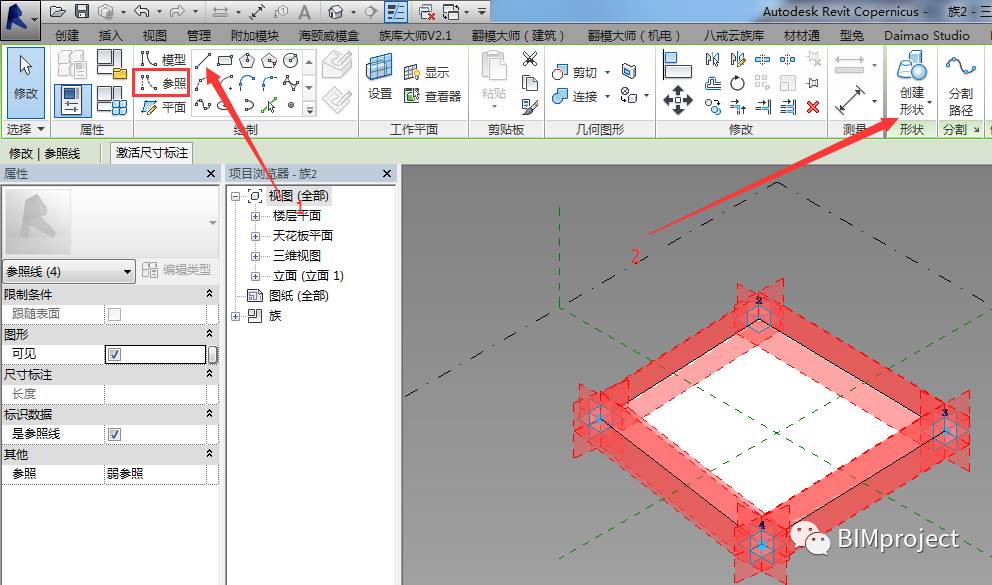

3.將創建的參照點用參照線依次連接起來，并創建實體形狀（注意勾選“三維捕捉”）；

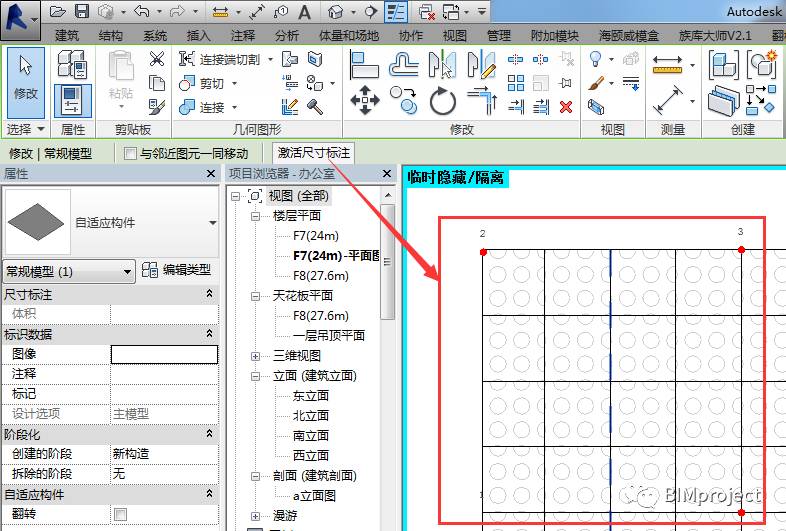

4.將創建好的自適應構件載入到項目中，選擇四個交點放置該自適應面；（放置的交點可能會在不同的工作平面上，建議把不需要的構件臨時隱藏，再進行放置）

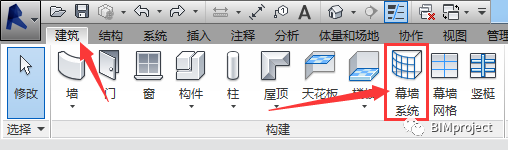

5.在“建筑”選項卡下點擊“幕墻系統”選擇自適應面，點擊左側實例屬性中的“編輯類型”，進入類型屬性對話框；
6.為該幕墻系統復制一種類型，調整好網格間距；

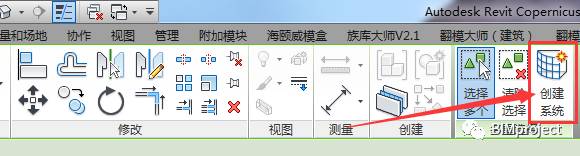

7.在“修改/放置面幕墻系統”選項卡下點擊“創建系統”，此時可以把自適應面刪除，幕墻系統便已經創建完成，其他的設置跟方法一相同。
