    Revit技巧 | 板的繪制過程是什么?關于Revit中板的繪制

    發布于:2024-12-05 13:00:02

    BIM中文網

    更多

    板的繪制過程是什么?

    步驟:

    1、 選擇合適類型的板,編輯設置版的規格和材質

    2、  按照版圖進行放置

    3、 修改板的高度(看文字說明)

    4、 注意板要一塊一塊繪制

    5、 注意看詳圖

    技術要點:

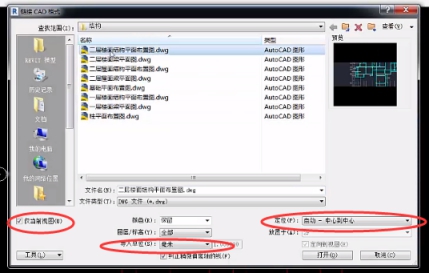

    1、 打開插入選項卡中的鏈接CAD,選擇需要的CAD圖,勾選僅當前視圖、導入單位選擇毫米、定位選擇自動中心到中心,使用快捷鍵AL對齊到軸網,由背景更改為前景,方便繪制。



    2、選擇拾取線進行繪制(或其他方式),然后使用TR命令進行修剪,最后進行標高的調整(使用EL進行查看標高是否符合要求),進行繪制是要一塊一塊地進行繪制。

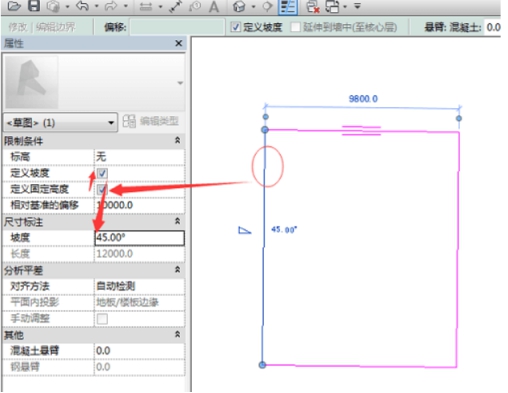

    3、如何繪制斜樓板:

    1)創建樓板邊界后,選中需要修改的草圖邊界

    2)勾選定義固定高度,再勾選“定義坡度”,最后在尺寸標注欄的“坡度”中輸入坡度值(可在CAD圖中查找或自己計算)。然后點擊“完成繪制”按鈕即可完成斜板的繪制。



    4、如何在樓板上開洞:常常使用豎井功能創建洞口

    1)在需要的位置繪制洞口形狀,并選擇完成按鈕,完成豎井洞口的創建

    2)點選中繪制的豎井,在左側屬性窗口選擇修改豎井的底部約束條件和頂部約束。

    3)或者可直接在三維視圖中,勾選剖面框(方便看圖和移動),拖拽豎井的端點進行移動,將端點移動到需要的位置
