1、 使用快捷鍵VV，選隱藏其他導入的CAD圖，便于繪圖。

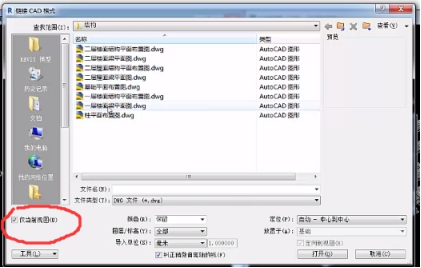

2、首先選擇鏈接CAD（方便修改），記住要勾選僅當前視圖選項，否則導 入的CAD圖將會出現在所有視圖中，給模型繪制帶來不必要的麻煩。

2、 選擇快捷鍵AL，將導入的圖紙對齊繪制的軸網，選擇CAD圖，并勾選前景選項

3、打開結構選項卡，選擇梁，并找到符合圖紙要求類型的梁，或者選擇載入族的方式進行繪制。

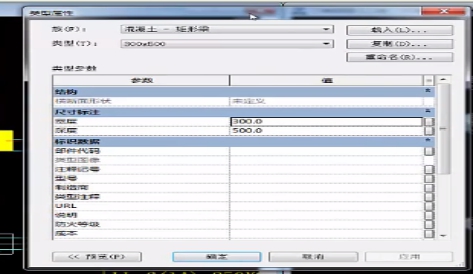

5、點擊編輯，根據需要的規格對梁的數據進行修改。

6、在對梁進行繪制是，可使用直線或拾取線進行繪制。然后再根據圖紙進行調整（可使用快捷鍵AL進行對齊）。在繪制梁應以圖紙標注的尺寸進行繪制。（可使用快捷鍵DI測量繪制的梁寬度是否符合要求）

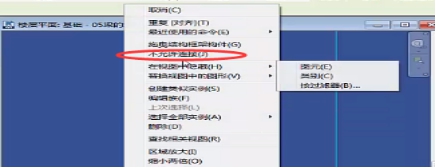

7、若繪制完梁后，梁和柱之間有一條縫隙，可將鼠標放置于拖拽端點上，右鍵選擇不允許連接選項，即可解決問題。

8、使用快捷鍵EL，進行測量所繪制梁的標高是否符合要求。若與圖紙有所出入可選擇修改偏移量修改到正確的標高。除此之外，還可以在繪制梁之前，預先設置好梁的標高，這樣可以大幅提高繪圖的速度，減少重復的操作。
