平均估算照度

通過確定照明計算工作平面上每個照明設備所貢獻的流明，然后除以空間的面積，可以計算出每個空間的平均估算照度 (AEI)。

空間照度示例

在本例中：

• 照明設備是“暗燈槽轉角附屬件 - 2x4 3 盞燈”，使用 483T8_S.ies 光域網文件。

• 空間的尺寸標注是 20' 0" x 30' 0"。

• 照明設備底部放置在 9' 6" 處。

• 天花板反射：80%

• 墻反射：70%

• 樓板反射：20%

用于計算空間平均估算照度的其他公式如下：

• 工作平面的流明

• 房間空置高度

• 房間空置率

工作平面的流明

每個照明設備所貢獻的工作平面流明的計算公式為：WL = II * LLF * CU。

• WL = 工作平面的流明

• II = 初始亮度

• LLF = 光損失系數

• CU = 使用系數

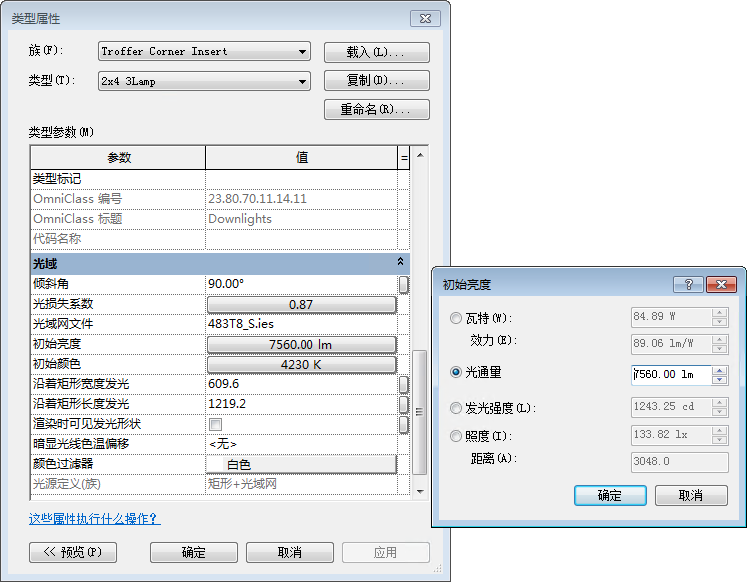

“初始亮度”和“光損失系數”都是每個照明設備類型的類型屬性。 可在照明設備的“類型屬性”對話框中訪問這些屬性。

在本例中，設備的“初始亮度”為 7560 流明，“光損失系數”為 0.87。

CU 要根據空間的反射屬性（天花板、墻和樓板）以及空間的房間空置率 (RCR) 來計算。如果照明設備不在某個空間中，就不能確定 CU，該設備就不會對空間的 AEI 有所貢獻。

RCR 要根據房間空置高度 (RCH) 和照明計算工作平面來計算，照明計算工作平面是每個空間實例的一個屬性。

房間空置高度

房間空置高度的計算公式為：RCH = LP - LCW

• RCH = 房間空置高度

• LP = 照明計算光源平面（空間中光源的高度）

• LCW = 照明計算工作平面

在本例中：RCH = 9' 6" - 3' 0" = 6' 6"。（如果存在多個處于不同高度的光源，則使用最低高度。）

房間空置率

房間空置率的計算公式為：RCR = 2.5 * RCH * P / A

• RCR = 房間空置率

• P = 房間周長

• A = 房間面積

在本例中：RCR = 2.5 * 6.5 * 100 / 600 = 2.708

使用系數

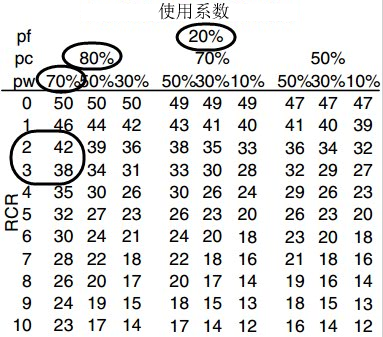

要手動確定使用系數，應參考照明設備數據表。 下面顯示的是 483T8_S.ies 光域網文件所描述的照明設備的一部分數據表。

樓板反射 (pf)、墻反射 (pw) 和天花板 (pc) 反射都是空間實例的屬性，RCR 可按上述方法計算。 使用內插法，可以計算出 CU 約為 40.8。Revit 報告值為 40.9。差異可解釋為打印表格中的舍入值。

請注意，反射的值：

為本示例應用工作平面的流明公式：WL = 7560 * 0.87 * 0.409 = 2690 lm。

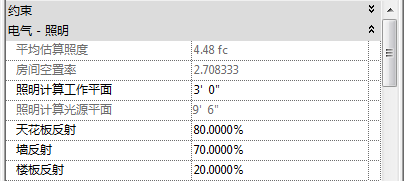

該照明設備的 WL 代表空間的總流明。 對于空間中這個單一照明設備，使用 AEI 公式來確定所得的尺燭光級別：2690 lm / 600 sf = 4.48 fc。

如果空間中有多個照明設備，則先根據空間中最低處的照明設備（報告在“照明計算光源平面”參數中）計算 RCR，再根據此 RCR 計算每個設備實例的 CU，將每個設備的 WL 加在一起，然后再除以空間的面積。

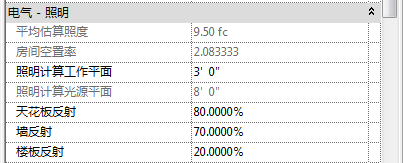

例如，假設在 8' 0" 的高程添加另一設備，則 RCR 變為 2.08，兩設備的 CU 變為 0.433。

WL = 7560 * 0.87 * 0.433 = 2848

因此，總 AEI = (WL1 + WL2) / 面積 = (2848 + 2848) / 600 = 9.50 fc
