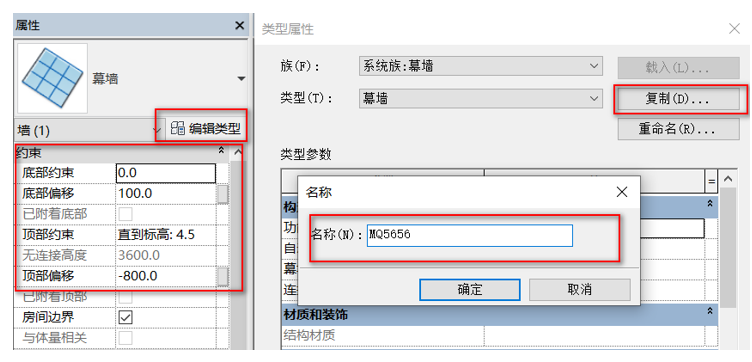

01.進入0.0樓層平面視圖，點擊“建筑”面板中的“墻”下拉列表的“墻：建筑”，在類型選項中下拉列表找到“幕墻”。點擊“編輯類型”，在彈出的窗口中點擊“復制”，在彈出的名稱窗口中輸入“MQ5636”，如圖4.6-1所示。
圖4.6-1

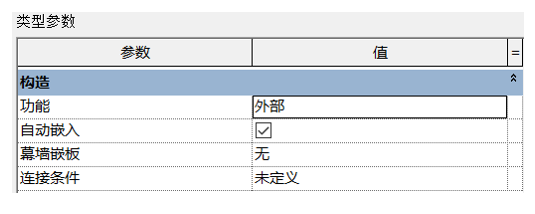

02.編輯幕墻屬性參數，點擊屬性面板中的“編輯類型”，勾選“自動嵌入”功能，保證幕墻與墻體重疊部分會自動為墻體開洞口，如圖4.6-2所示。將屬性面板中的約束條件的底部約束改為0.0，底部偏移改為100，頂部約束改為4.5，頂部偏移改為-800，確保滿足題目中MQ5636的要求，如上圖4.6-1所示。
圖4.6-2

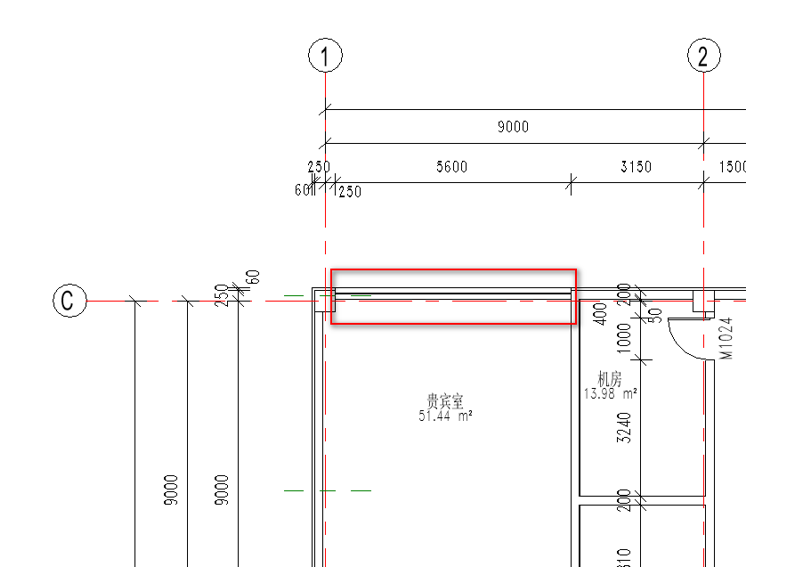

03.沿著C軸上的墻體繪制長度為5600mm的MQ5636，如圖4.6-3所示。
圖4.6-3

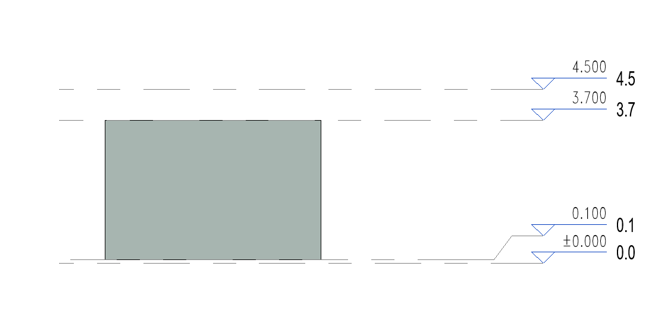

04.進入‘’北”立面視圖，為了便于繪制幕墻網格，需將MQ5636先隔離出來。選中MQ5636，在視圖控制欄中，點擊“臨時隱藏/隔離”，然后選中“隔離圖元”，并點擊“視覺樣式”，然后可選擇“著色，一致顏色，真實”方便觀察，如圖4.6-4所示。
圖4.6-4

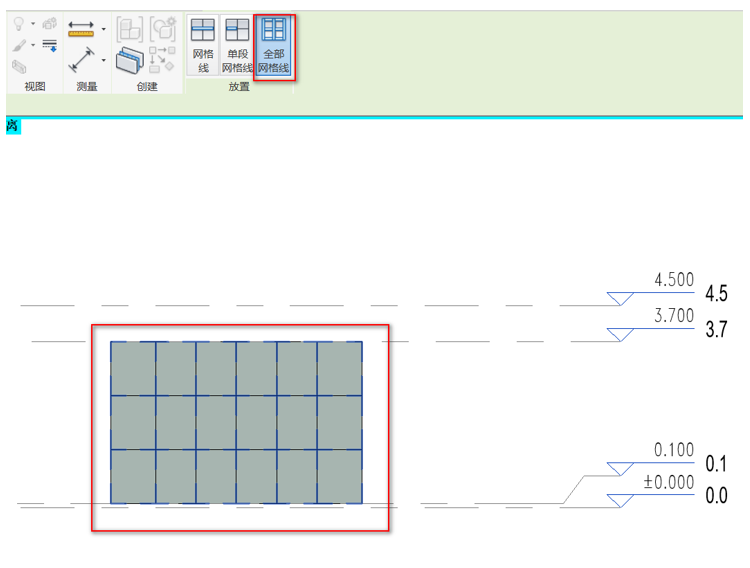

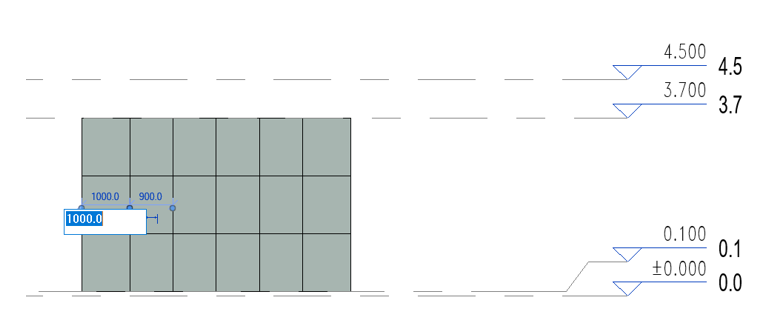

05.點擊“建筑”面板中的“幕墻網格”，在“修改”面板中選擇“全部分段”，沿著墻體邊緣放置光標，會出現一條臨時網格線以及臨時尺寸標注，點擊以放置網格線并在臨時尺寸上修改網格間距，放置完豎向網格線后放置水平網格線，如圖4.6-5所示
圖4.6-5

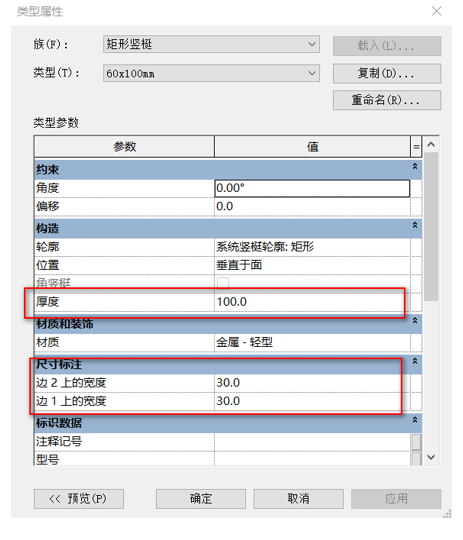

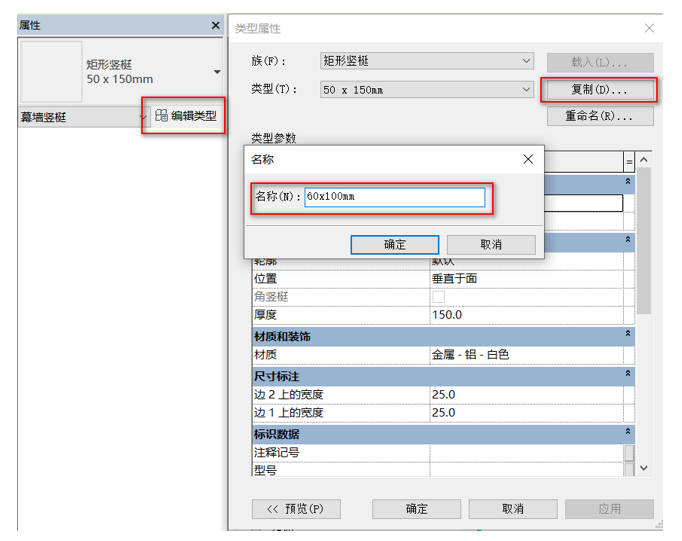

06. 點擊“建筑”面板中的“豎梃”，點擊“編輯類型”，在彈出的窗口中點擊“復制”，在彈出的名稱窗口中輸入“60x100mm”，如圖4.6-6所示。并將“類型屬性”窗口中的厚度改為100，邊2上的寬度與邊1上的寬度改為30，點擊確定即可，如圖4.6-7所示。
圖4.6-6
圖4.6-7
07.在“修改”面板上選擇“全部網格線”并選中所繪制的幕墻，如圖4.6-8所示。
圖4.6-8

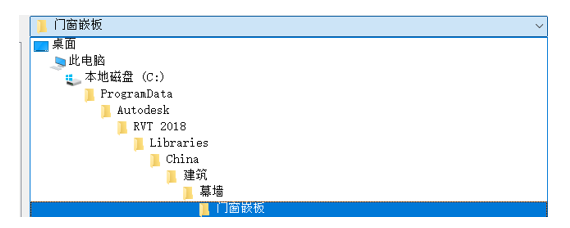

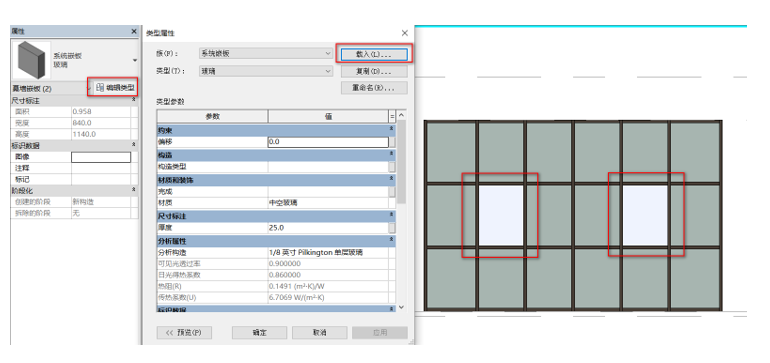

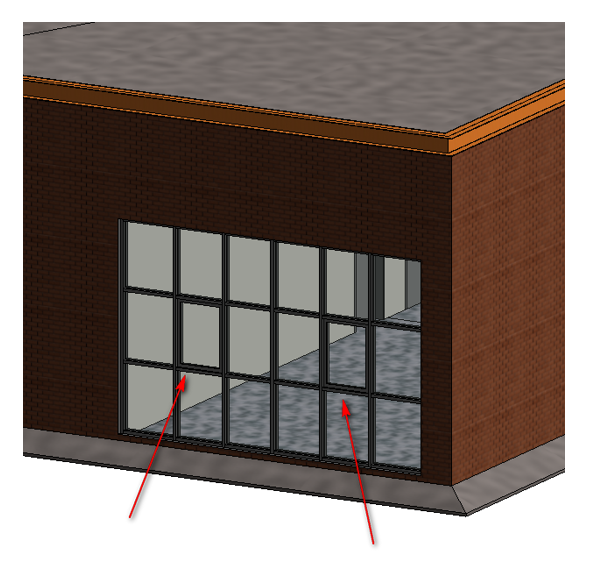

08.利用tab鍵選中需要更改為窗的嵌板，選中后點擊“屬性”面板中的“編輯類型”，即可彈出“類型屬性”的窗口，點擊載入，如圖4.6-9所示。即可彈出“打開”窗口，在圖4.6-10所示的路徑中找到“窗嵌板-上懸無框鋁窗”點擊打開。即可獲得圖4.6-11所示模型。
09.與創建“MQ5636”相同，創建MQ8536B，MQ8536C等。
圖4.6-9
圖4.6-10
圖4.6-11
