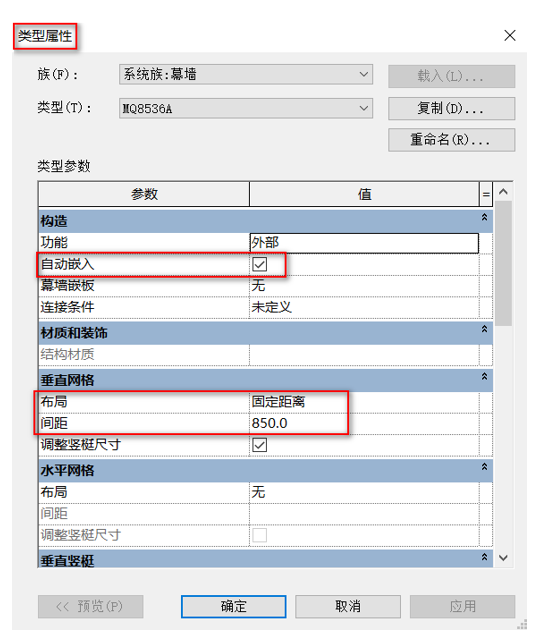

10. 點擊“建筑”面板中的“墻”下拉列表的“墻：建筑”，在類型選項中下拉列表找到“幕墻”。點擊“編輯類型”，在彈出的窗口中點擊“復制”，在彈出的名稱窗口中輸入“MQ8536A”。在“編輯類型”的窗口中勾選“自動嵌入”并將垂直網絡中的布局改為“固定數量”，間距改為“850”如圖4.6-12所示。
圖4.6-12

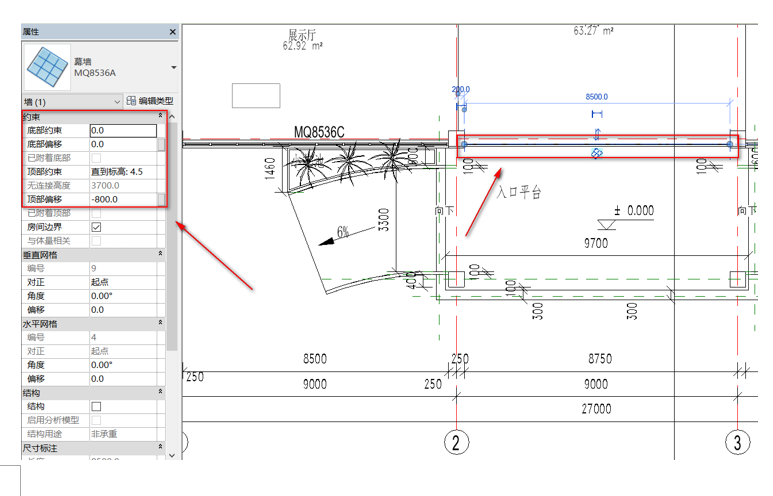

11.將屬性面板中的約束條件的底部約束改為0.0，底部偏移改為0.0，頂部約束改為4.5，頂部偏移改為-800，在2軸~3軸之間繪制長度為8500的MQ8536A，如圖4.6-13所示。
圖4.6-13

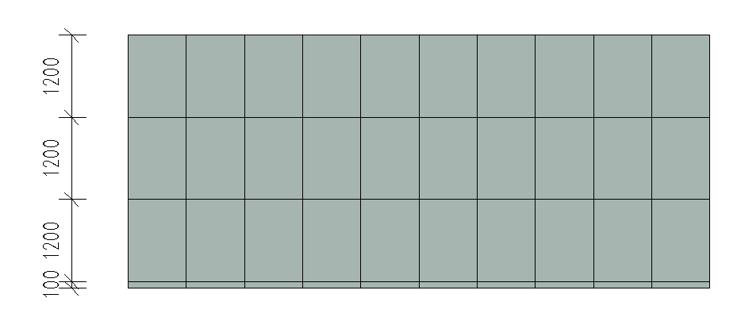

12. 進入‘’南”立面視圖，選中MQ8536A，在視圖控制欄中，點擊“臨時隱藏/隔離”，然后選中“隔離圖元”，可適當更改其“視覺樣式”。點擊“建筑”面板中的“幕墻網格”，在“修改”面板中選擇“全部分段”，為其添加水平網格，如圖4.6-14所示。
圖4.6-14

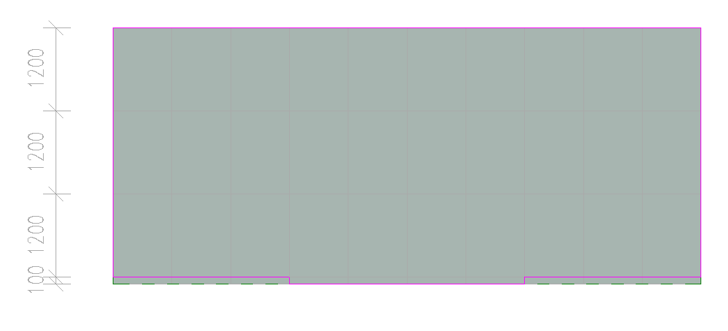

13.再次選中所繪制的MQ8536A，點擊“修改”面板中的“編輯輪廓”將原有的輪廓改為圖4.6-15所示，并點擊完成編輯。
圖4.6-15

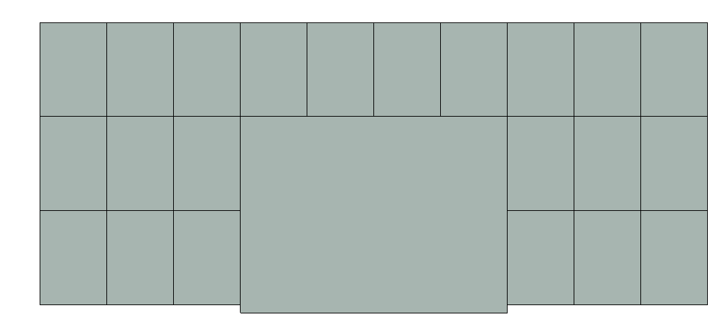

14.刪除多余的水平網格。點擊MQ8536A上的水平網格，繪圖區上方命令欄出現的“修改”面板，點擊“添加/刪除線段”，依次點擊需要?jiǎng)h除的幕墻網格線，【Esc】鍵退出修改模式時，顯示中斷的網格線已被刪除，如圖4.6-16所示。
圖4.6-16

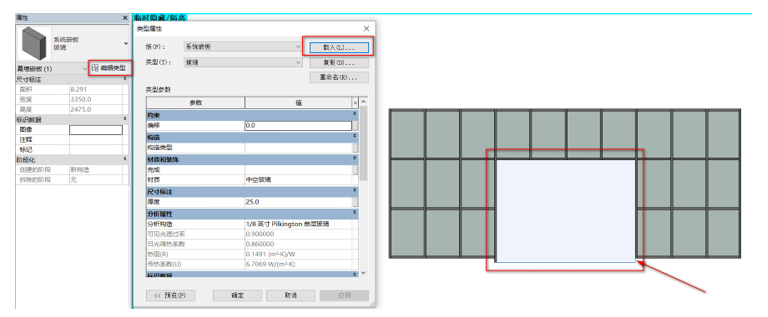

15. 點擊“建筑”面板中的“豎梃”，在類型選項中下拉列表找到“矩形豎梃100x60mm” 在“修改”面板上選擇“網格線”或“單段網格線”為幕墻添加豎梃。利用tab鍵選中需要更改為門的嵌板，選中后點擊“屬性”面板中的“編輯類型”，即可彈出“類型屬性”的窗口，點擊載入，如圖4.6-17所示。
圖4.6-17

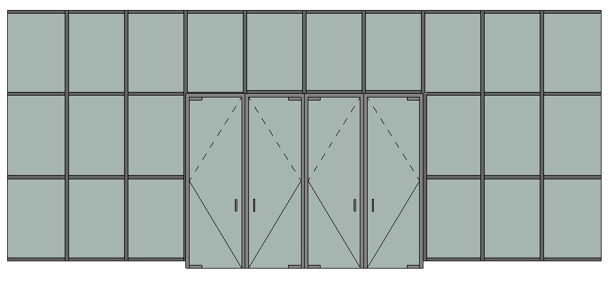

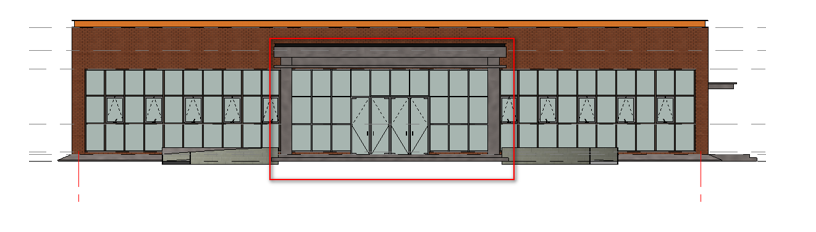

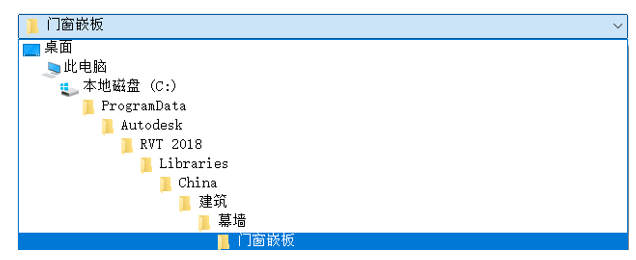

16.再彈出的“打開”窗口，按圖4.6-18所示的路徑中找到“門嵌板-四扇推拉無框鋁窗”點擊打開。即可獲得圖4.6-19，圖4.6-20所示模型。
圖4.6-18
圖4.6-19
圖4.6-20
