4.6電氣設置

“電氣設置”對話框可以指定配線參數、電壓定義、配電系統、電纜橋架和線管設置以及負荷計算和電路編號設置。

4.6.1基礎設置

l  隱藏線

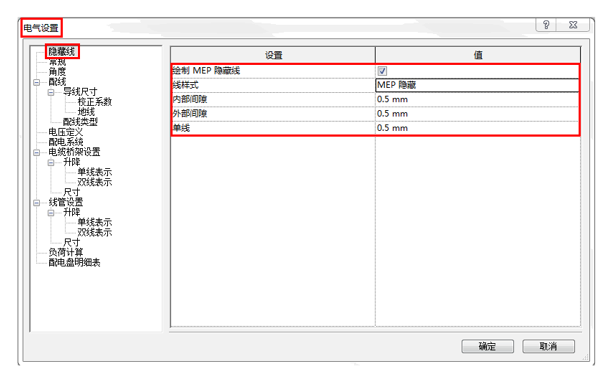

使用“電氣設置”對話框的“隱藏線”窗格，可以指定在電氣系統中如何繪制隱藏線。“隱藏線”窗格包含下列設置。如圖4.6-1所示。

4.6-1

繪制 MEP 隱藏線：指定是否按隱藏線所指定的線樣式和間隙來繪制電纜橋架和線管。

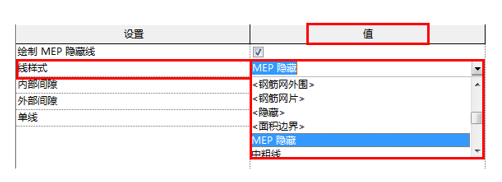

線樣式：指定橋架交叉點處隱藏段的線樣式。單擊“值”列表下拉按鈕，可在下拉列表中選擇線樣式。如圖4.6-2所示。

4.6-2

內部間隙：在“值”列表輸入數值以指定交叉段內顯示的線的間隙。

外部間隙：在“值”列表輸入數值以指定在交叉段外部顯示的線的間隙。

單線：在“值”列表輸入數值以指定在段交叉位置處單隱藏線的間隙。

l  常規

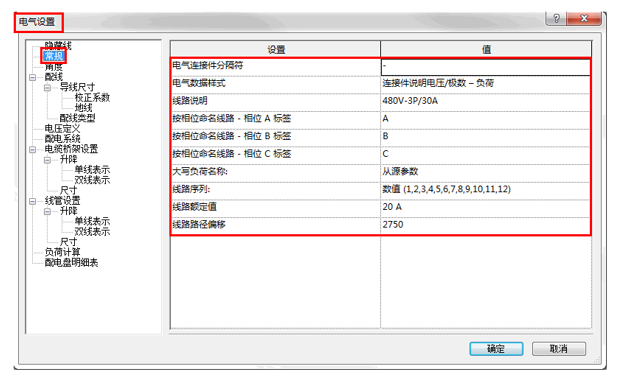

使用“電氣設置”對話框中的“常規”窗格，定義基本參數并設置電氣系統的默認值。使用此窗格可以指定下列參數。如圖4.6-3所示。

4.6-3

電氣連接件分隔符：可以自定義指定用于分隔裝置的“電氣數據”參數的額定值的符號。

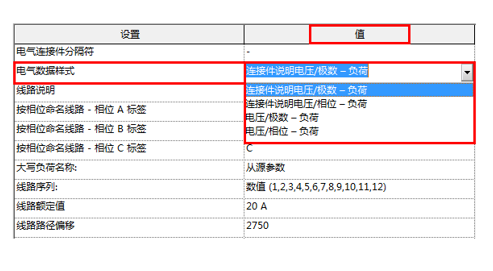

電氣數據樣式：為電氣構件“屬性”選項板中的“電氣數據”參數指定樣式。單擊“值”列的下拉按鈕，在下拉列表中可在“連接件說明電壓/極數-負荷”、“電壓/極數-負荷”和“電壓/相位-負荷”中進行選擇。如圖4.6-4所示。

4.6-4

線路說明：單擊“值”列下拉按鈕，可在下拉列表的各種參數中指定導線實例屬性中的“線路說明”參數的格式。如圖4.6-5所示。

4.6-5

按相位命名線路：相位標簽（A、B、C)只有在使用“屬性”選項板為配電盤指定按相位命名線路時才使用這些值。 A、B 和 C 是默認值。用戶可以在“值”列表自定義相位標簽。

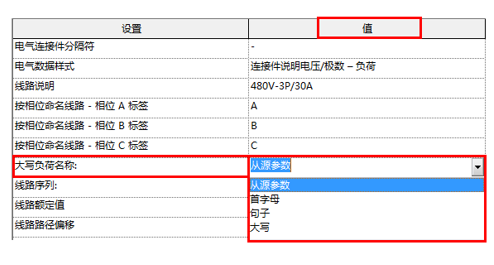

大寫負荷名稱：單擊“值”列下拉按鈕，展開參數列表，可以從“從源參數”、“首字母”、“句子”及“大寫”中進行選擇，以指定線路實例屬性中的“負荷名稱”參數的格式。如圖4.6-6所示。

4.6-6

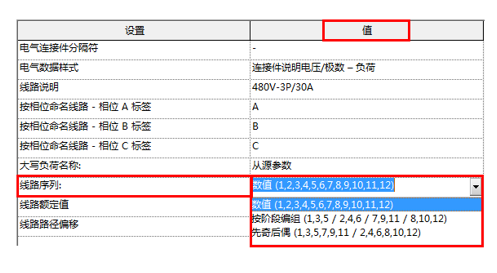

線路序列：單擊“值”列下拉按鈕，展開參數列表選擇編組方案，指定創建電力線的序列，以便能夠按階段分組創建線路。如圖4.6-7所示。

4.6-7

線路額定值：指定在模型中創建回路時的默認額定值。

線路路徑偏移：可以預設生成線路路徑時的默認偏移。

l  角度

使用“電氣設置”對話框的“角度”窗格可以指定在添加或修改電纜橋架或線管時要使用的管件角度。如圖4.6-8所示。

4.6-8

使用任意角度：勾選當前項，Revit 將使用管件內容支持的任意角度。

設置角度增量：可以指定用于確定角度值的角度增量。

使用特定角度：可以指定要使用的具體角度。若取消勾選“在布局中使用”命令，被選中的角度值將無法在布局中使用。

l  配線

使用“傳遞項目標準”功能可以將管件角度的設置復制到其他項目中。當使用有限的角度集手動創建布局時，您可能注意到，選擇點將作為基準，并且彎曲的角度也與預覽有所不同。

4.6.2配線設置

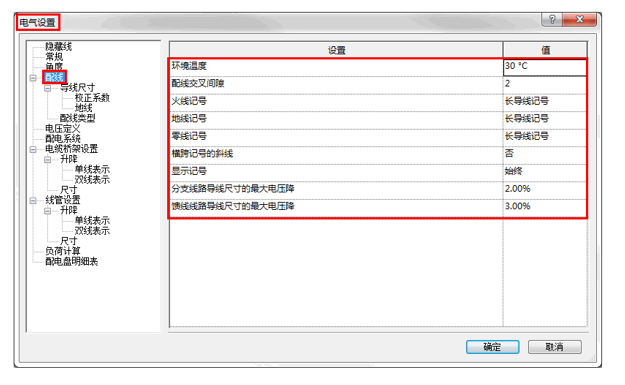

在“電氣設置”對話框的左側窗格中選擇“配線”后，右側窗格將包含配線表。如圖4.6-9所示。

4.6-9

線表中的設置決定著 Revit 對于導線尺寸的計算方式以及導線在項目電氣系統平面圖中的顯示方式。

環境溫度：在“值”列中輸入數值，可以自定義配線所在環境的溫度。

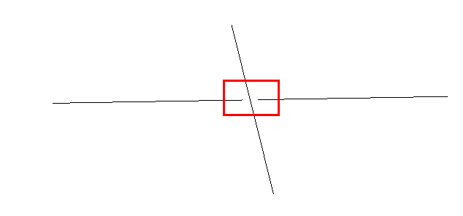

配線交叉間隙：指定用于顯示相互交叉的未連接導線的間隙的寬度，如圖4.6-10所示。

4.6-10

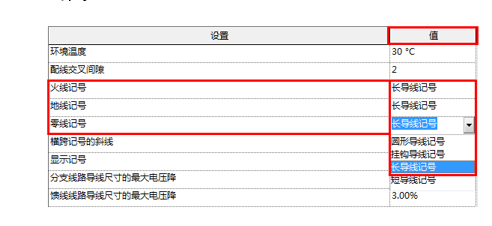

導線記號：可以選擇為火線、地線和零線顯示的記號的樣式。Revit 提供了四種記號樣式，如圖4.6-11所示。

4.6-11

橫跨記號的斜線：單擊“值”列，單擊下拉按鈕，選擇“是”將此功能應用于記號，可以將地線的記號顯示為橫跨其他導線的記號的對角線。如果選擇“否”，則顯示為地線指定的記號。

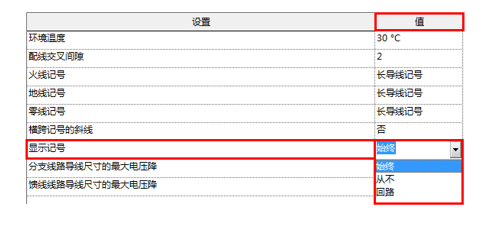

顯示記號：指定是始終隱藏記號（從不）、始終顯示記號（始終）還是只為回路顯示記號
（回路）。如圖4.6-12所示。

4.6-12

分支線路導線尺寸的最大電壓降/饋線線路導線尺寸的最大電壓降：電壓降指當電流通過用電設備后，其設備兩端產生的壓差稱其為電壓降。在“值”列中輸入數值以指定最大電壓降。

4.6.3導線設置

l  導線尺寸

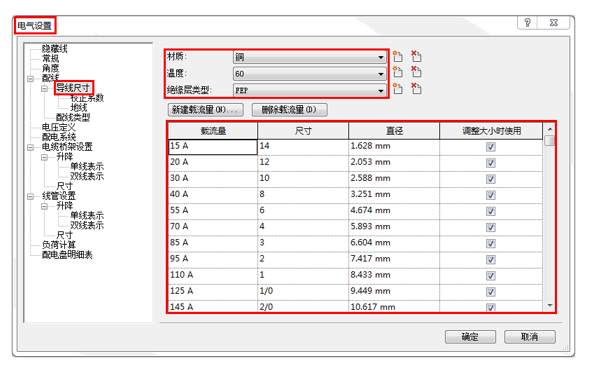

單擊“電氣設置”對話框中的“導線尺寸”，導線尺寸窗格針對Revit可用的導線類型提供信息，右側窗格列出導線類型，這些導線類型基于“材質”、“溫度”（60 攝氏度、75 攝氏度和 90 攝氏度）以及“絕緣層類型”。

導線尺寸表列出給定導線材質、額定溫度和絕緣層類型的組合以及當前可使用的導線尺寸。 每個材質、額定溫度和絕緣層類型組合都與一個單獨的導線尺寸表相關聯。如圖4.6-13所示。

4.6-13

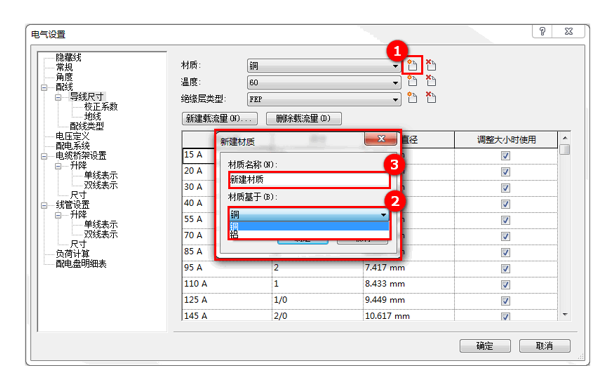

通過單擊“材質”行的（添加材質）按鈕，打開“新建材質”對話框。可以基于默認的“銅”、“鋁”材質，自定義“材質名稱”以創建新的材質類型。材質名稱在項目中必須是唯一的。如圖4.6-14所示。

4.6-14

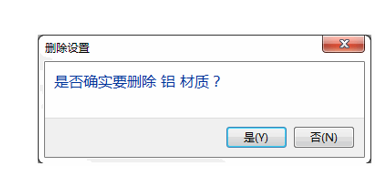

單擊（刪除材質）按鈕，可從表中刪除所選材質。如圖4.6-15所示。

4.6-15

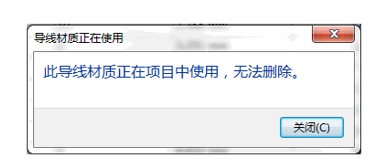

如果材質正在項目中使用或者是項目中指定的唯一材質，則無法刪除該材質。如圖4.6-16所示。

4.6-16

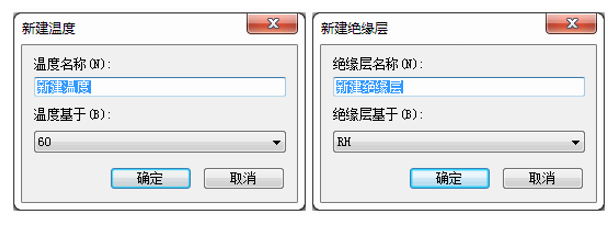

同樣的可以基于默認值，新建“溫度”和“絕緣層類型”或刪除某個設置。類型名稱可以是任何唯一的字符串。如圖4.6-17所示。

4.6-17

溫度（攝氏度）可確定特定材質可以使用的絕緣層類型。對于低溫條件，可供選擇的絕緣層類型要比高溫條件多得多。例如，對于“60”攝氏度的鋁質導線，可以使用“UF”類型的絕緣層，但如果您選擇90攝氏度的鋁質導線，則“90”類型的絕緣層不可用。如圖4.6-18所示。

4.6-18
