每當創建新的屬性（材質、額定溫度或絕緣層類型）時，都會同時為該屬性創建一個新的尺寸表。 每個尺寸都顯示了載流量、AWG（美國線規）尺寸以及項目中的可用導線的直徑。Revit計算線路的導線尺寸（基于線路的額定電流）以使電壓降保持在低于 3% 的水平上。

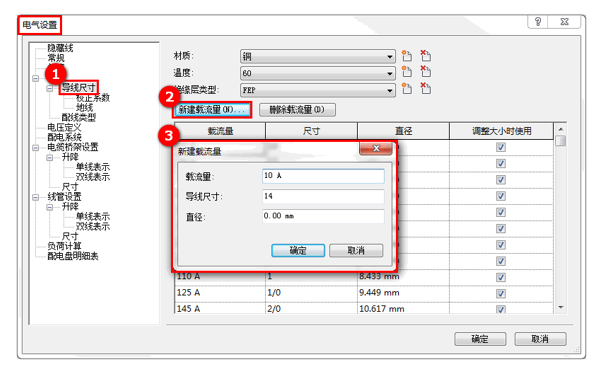

單擊“新建載流量”命令，打開“新建載流量”對話框可以指定要添加到當前所選導線尺寸列表中的新導線的載流量、導線尺寸和直徑。設置完成后，單擊“確定，”載流量將被添加到表中。如圖4.6-19所示。

4.6-19

勾選“調整大小時使用”命令，在為特定導線尺寸選擇此選項時，該導線尺寸可在由 Revit 計算導線尺寸的線路中使用。 取消勾選后，該尺寸不能用于尺寸調整功能。

l  校正系數

“校正系數”窗格基于“材質”和“溫度”列出校正系數，在項目中計算導線尺寸時將使用校正系數。環境溫度會影響導線的載流能力，這一影響被指定為導線材質在特定環境溫度下的校正值， 在項目中計算導線尺寸時將使用校正系數。

單擊“新建校正系數”命令按鈕，打開“新建校正系數”對話框，可以向項目中添加自定義校正系數。如圖4.6-20所示。

4.6-20

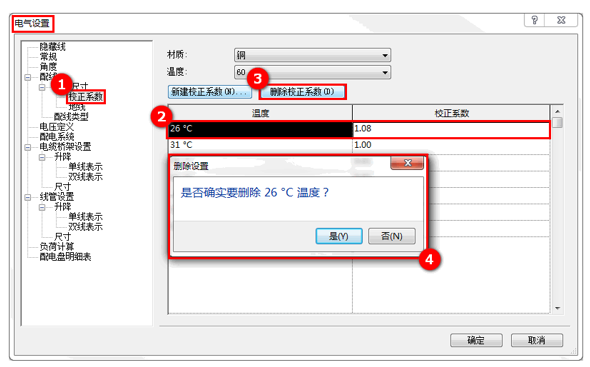

選中任意“校正系數”欄，單擊“刪除校正系數”命令按鈕，當前被選中的校正系數將被從列表中刪除。如圖4.6-21所示。

4.6-21

l  地線

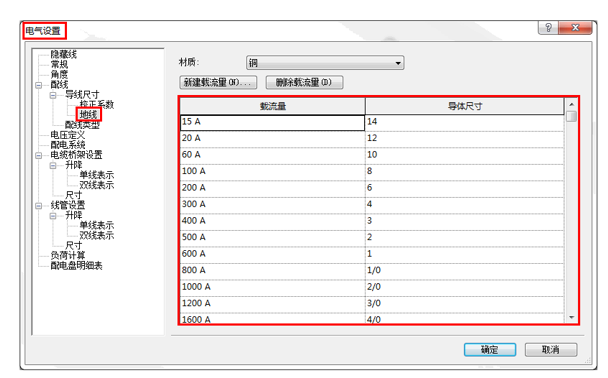

切換至“地線”窗格，窗格將列出配線載流量，用以在 Revit 中選擇地線尺寸。如圖4.6-22所示。

4.6-22

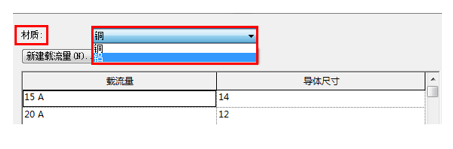

單擊“地線”右側窗格中的材質下拉按鈕，在下拉列表中選擇需要管理“載流量”參數的材質類型。如圖4.6-23所示。

4.6-23

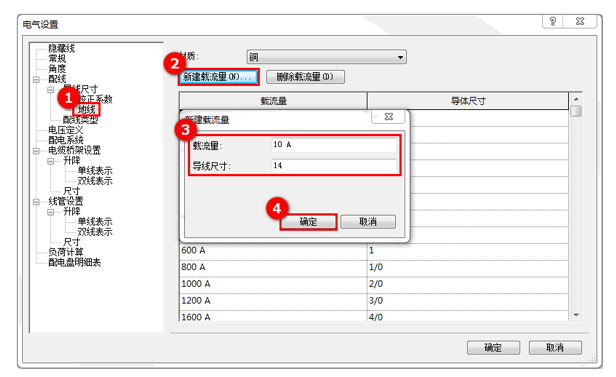

然后單擊“新建載流量”命令按鈕打開“新建載流量”對話框，在“新建載流量”對話框中可以自定義“載流量”及“導線尺寸”，以創建新的載流量參數。最后單擊“確定”完成創建。如圖4.6-24所示。

4.6-24

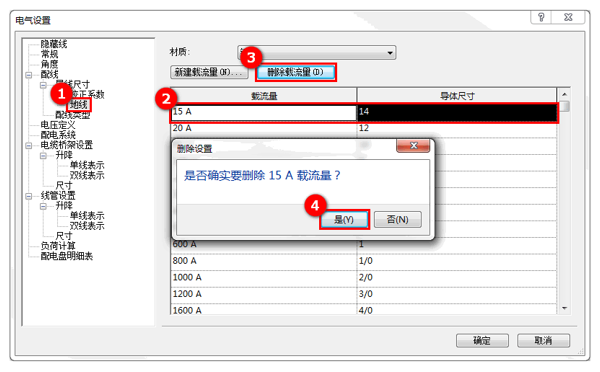

單擊“刪除載流量”命令，將會彈出“刪除設置”對話框，單擊“確定”，當前被選中的載流量設置將會被刪除。如圖4.6-25所示。

4.6-25

l  配線類型

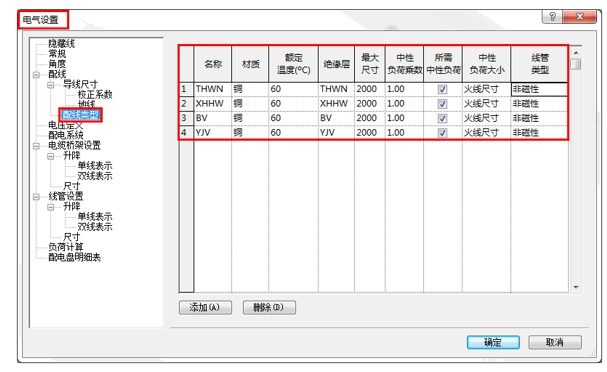

使用“配線類型”表可以指定能在項目中使用的導線類型。在導線類型表中指定的第一項是在項目中創建的線路所使用的默認導線類型。如圖4.6-26所示。

4.6-26

在“名稱”列中，用戶可以自定義字符串，用于區分和標識特定的導線類型。

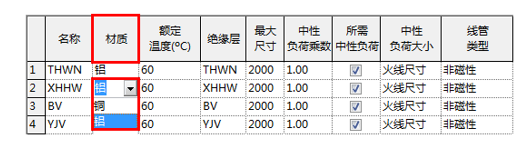

單擊“材質”列的下拉按鈕，可以在現有的材質類型中進行選擇，為當前的導線類型指定材質。如圖4.6-27所示。

4.6-27

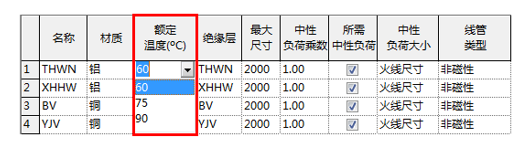

在“額定溫度”參數列可以指定額定溫度30C、60C或95C，或“新建溫度”對話框中定義的項目專用額定溫度。如圖4.6-28所示。

4.6-28

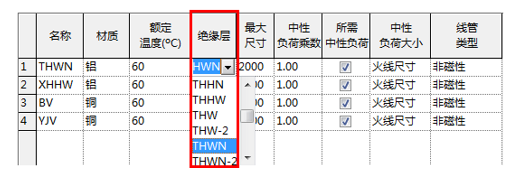

“絕緣層”根據所選材質的不同，可以指定多種絕緣層類型，包括“新建絕緣層”對話框中定義的項目專用絕緣層。如圖4.6-29所示。

4.6-29

“最大尺寸”用于控制導線在平行回路調整達到指定最大尺寸。

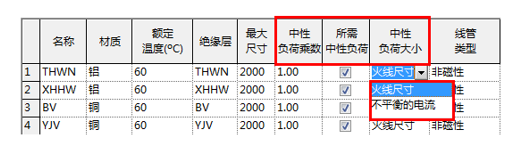

中性負荷參數可以指定如何調整系統的中性線尺寸。“中性負荷乘數”指定的值用來基于導線尺寸的乘數增加或減小中性線的計算出尺寸。勾選“所需中性負荷”，使用當前導線類型的所有配線回路都將包含一條中性線，如果未勾選，將忽略平衡負荷的中性負荷，但會包含不平衡負荷的中性負荷。“中性負荷大小”可以指定在調整中性線尺寸時是依據“火線尺寸”基，還是依據“不平衡的電流”。如圖4.6-30所示。

4.6-30

4.6.4電壓定義

“電壓定義”表定義了可以指定給項目中的可用配電系統的電壓范圍。每個電壓定義都被指定為一個電壓范圍，以便適應各個制造商的裝置的不同額定電壓。 例如，120V 配電系統上使用的裝置可能具有 110V 到 130V 的額定電壓。

單擊“電壓定義”窗格中的“添加”命令按鈕，可以在“電壓定義”表的末行添加新電壓。

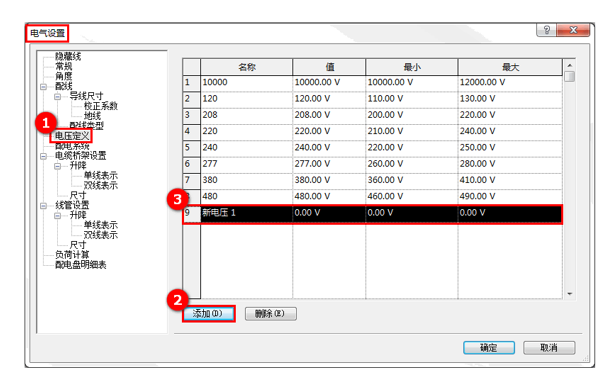

用戶可以在“名稱”列，對各個“電壓定義”進行命名進行標識。在“值”列輸入電壓定義的實際電壓大小，并且在“最大值”和“最小值”參數列中分別定義各項電壓設置中，電氣裝置和設備的最大額度電壓或最小額定電壓。如圖4.6-31所示。

4.6-31

單擊“刪除”命令按鈕可刪除當前所選的電壓定義。

4.6.5配電系統

“配電系統”表定義了項目中可用的配電系統。單擊“配電系統”窗格中的“添加”命令按鈕，可以在“配電系統”表的末行添加新的配電系統。

“名稱”用于標識配電系統的唯一名稱，用戶可以對其進行自定義設置。

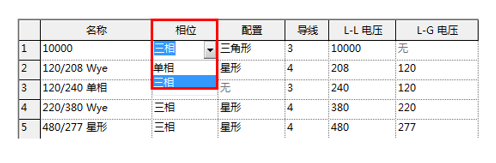

單擊“相位”列的下拉按鈕，可以從下拉列表中選擇“三相”或“單相”來指定當前配電系統的相位。如圖4.6-32所示。

4.6-32

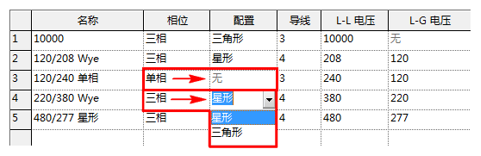

當“相位”參數選擇了三相，則“配置”參數會提供“三角形”和“星形”兩種配置方式，單擊該值的下拉按鈕，可以從下拉列表中進行選擇。若“相位”參數選擇單相，此項將會灰色顯示無法選擇，默認“無”。如圖4.6-33所示。

4.6-33

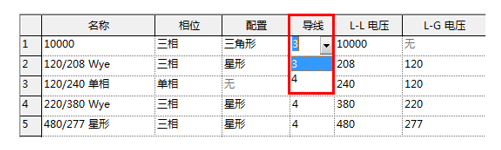

“導線”參數用于指定導線的數量，對于三相導線，可選數量為3和4；對于單相，則可在2或3中進行選擇。如圖4.6-34所示。

4.6-34

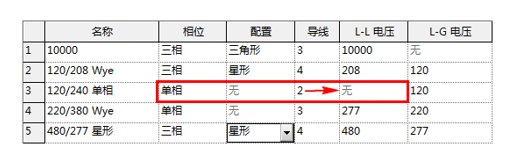

“L-L電壓”用于指定一個電壓定義來表示在任意兩相之間測量的電壓。當配電系統為單相二線系統，則“L-L電壓”便不再適用。如圖4.6-35所示。

4.6-35

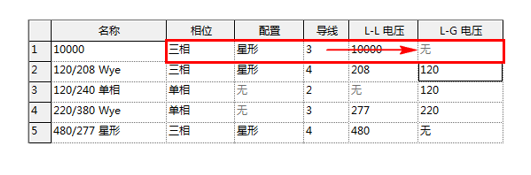

點擊“L-G電壓”值的下拉按鈕，可以在下拉列表中選擇一個電壓定義，以表示在相和地之間測量的電壓。當配電系統為三相三線，則“L-G電壓”將不再適用。如圖4.6-36所示。

4.6-36
