經常在Revit中建模完成后，我們都會進行模型校核，不僅查找錯誤，也會對模型的外觀進行美化。
模型校核過程中，通常會發現一些小問題，可能不是建模時繪制錯誤導致的，但是也會影響我們外觀效果。下面給大家講解一個我們常遇到的外觀問題。

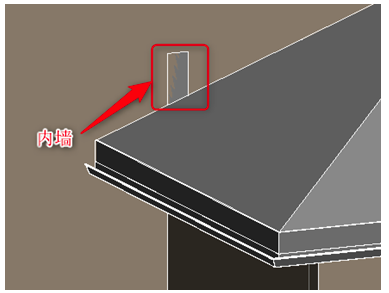

內墻與外墻連接時，由于墻連接方式問題，導致內墻伸出外墻，在外觀上有重疊、陰影。嚴重影響模型外觀和成果交付。如圖1所示：
圖1
如何解決這個問題呢？

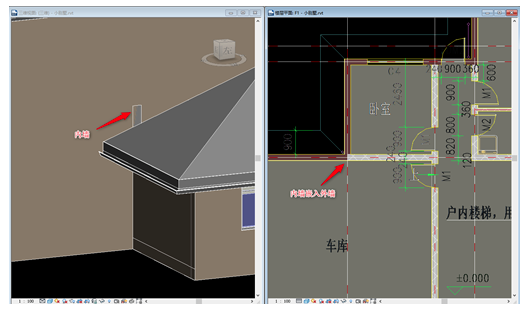

首先，將“三維視圖”與“平面視圖”平鋪，并在平面視圖找到問題處，如圖2所示：
圖2
啟動功能區【修改】→【幾何圖形】→【墻連接】命令，如圖3所示：
圖3

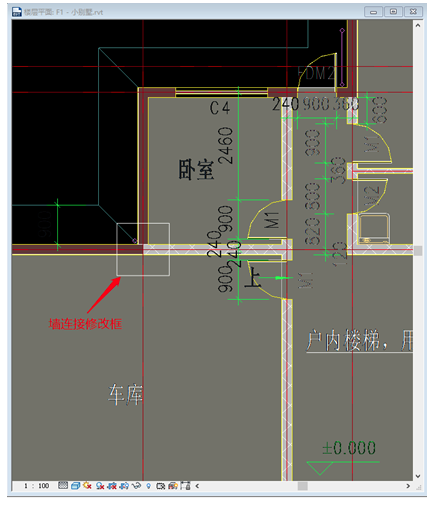

啟動墻連接命令之后，選擇問題處，單擊，就會出現一個方形框，這是修改預選，如圖4所示：
圖4
然后，功能區下方選項欄中出現墻連接編輯，如圖5所示：
圖5
這時我們只需點擊“上一個”“下一個”，就可以轉換墻連接方式，使我們模型外觀正確，如圖6所示：
圖6
這時不僅解決墻連接問題，也會優化模型外觀。
