復雜形式的屋頂創建——階段標高

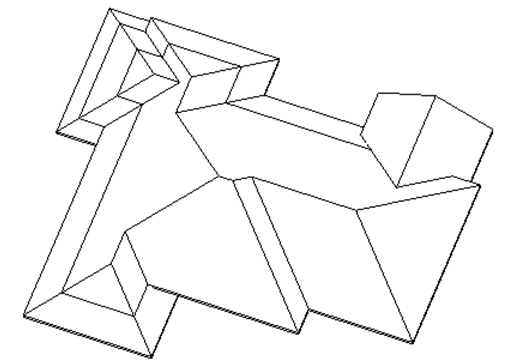

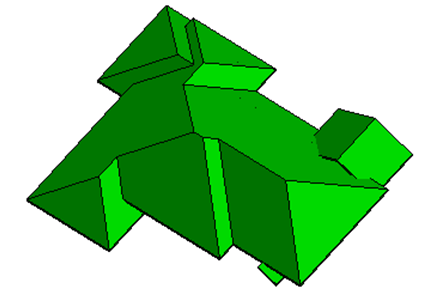

該樣例屋頂各部分分別位于4個不同的標高，如下圖所示：

在創建屋頂時，將其中的三個位于不同標高的部分視為一個整體，使用階段標高分三層創建，另外一部分（上圖右上角處）單獨創建。

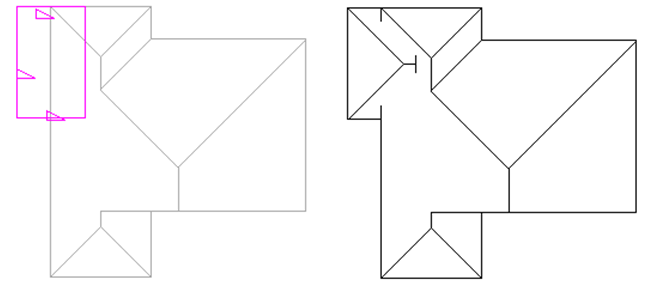

1 單擊“常用”選項卡 > “構建”面板 > “屋頂”下拉列表 > 跡線屋頂。在標高2上（自標高的底部偏移值為350）繪制屋頂，點擊完成。

注意只有一條跡線取消定義屋頂坡度。

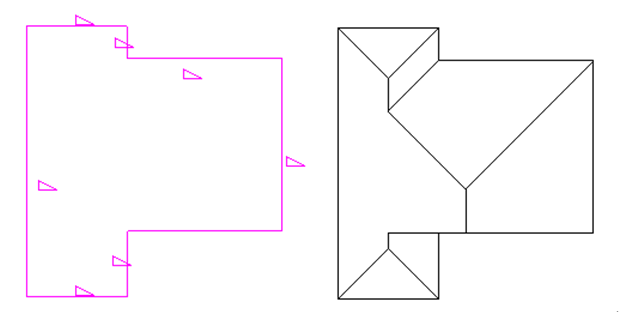

2 單擊“常用”選項卡 > “構建”面板 > “屋頂”下拉列表 > 跡線屋頂。在標高2上（自標高的底部偏移值為0）繪制屋頂，點擊完成。

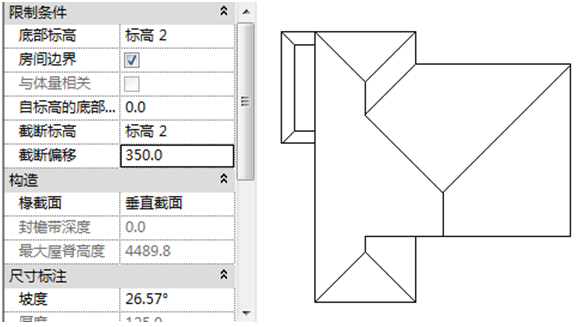

3 選中上一步操作中繪制的屋頂，在屬性面板中修改截?cái)鄻?biāo)高為標高2，截?cái)嗥茷?50，點擊應用。

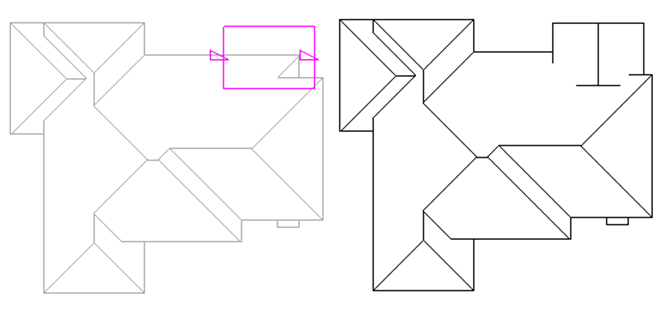

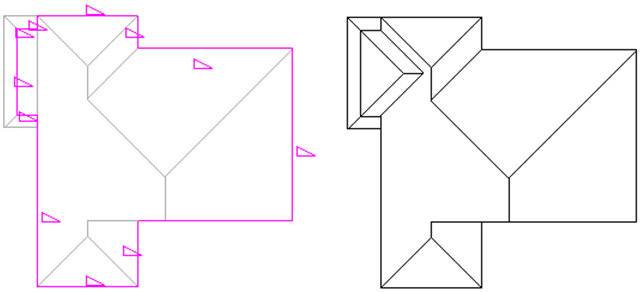

4 選中第1步操作中繪制的屋頂，單擊“修改/屋頂”選項卡 > “模式”面板 > 編輯跡線，在標高2視圖中拾取上一步操作中產生的屋頂截?cái)嗑€修改屋頂跡線，注意新添加的跡線坡度與已有的保持一致，點擊完成。

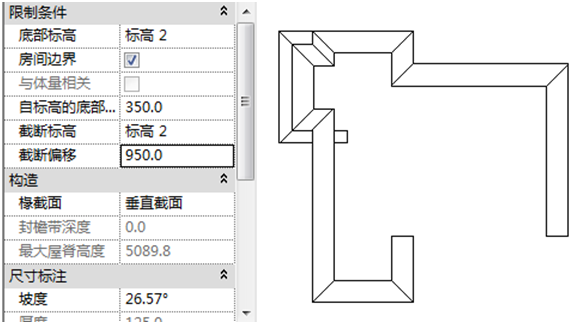

5 選中上一步操作中修改的屋頂，在屬性面板中修改截?cái)鄻?biāo)高為標高2，截?cái)嗥茷?50，點擊應用。

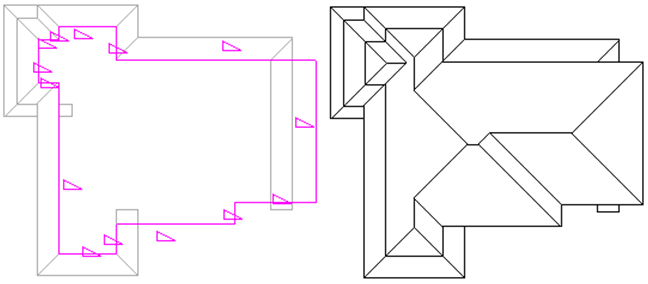

6 單擊“常用”選項卡 > “構建”面板 > “屋頂”下拉列表 > 跡線屋頂。在標高2上（自標高的底部偏移值為950）拾取屋頂截?cái)嗑€繪制屋頂，點擊完成。

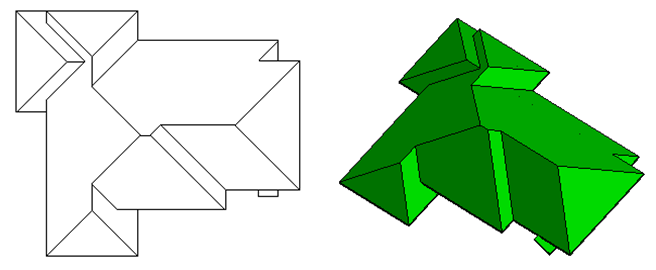

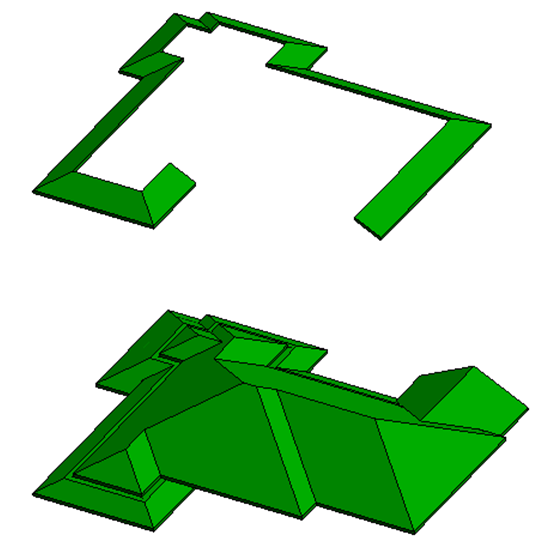

7 單擊“修改”選項卡 > “幾何圖形”面板 > 連接幾何圖形。將三個屋頂連接。

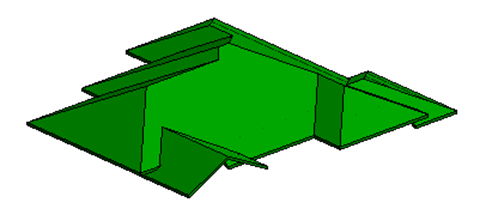

8 單擊“常用”選項卡 > “構建”面板 > “屋頂”下拉列表 > 跡線屋頂。在標高2上（自標高的底部偏移值為600）繪制屋頂，點擊完成。

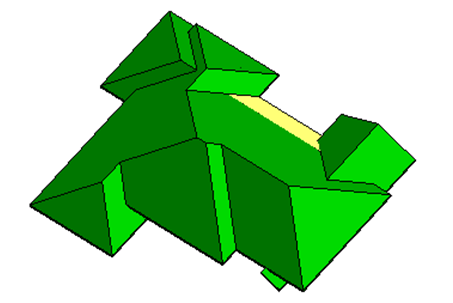

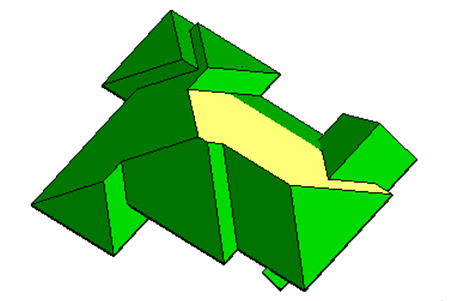

9 單擊“修改”選項卡 > “幾何圖形”面板 > 連接/取消連接屋頂。將上一步繪制的屋頂上部附著在下圖所示黃色屋頂面上。

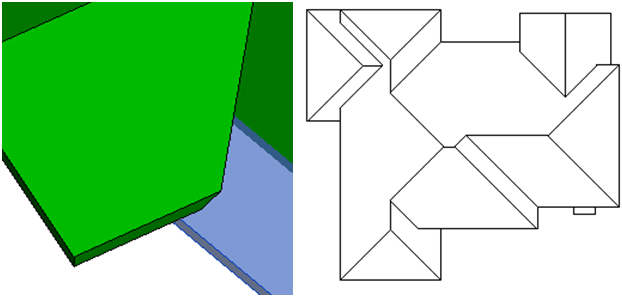

10 單擊“修改”選項卡 > “幾何圖形”面板 > 連接/取消連接屋頂。將上一步編輯的屋頂下部附著在下圖所示黃色屋頂面上。連接屋頂時拾取斷面上部線條。

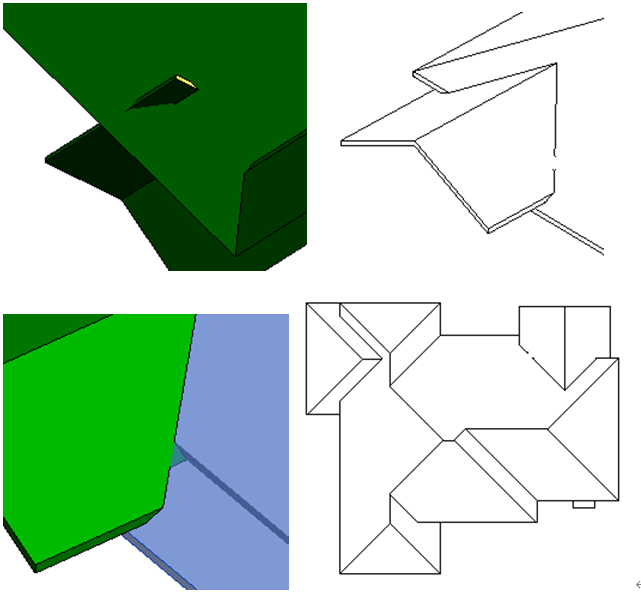

11 單擊“修改”選項卡 > “幾何圖形”面板 > 連接幾何圖形。將上一步編輯的屋頂與下圖藍色選中的屋頂連接。注意連接時先選擇下圖藍選的屋頂，將會由藍選屋頂?shù)捏w積減去另一塊屋頂?shù)捏w積。

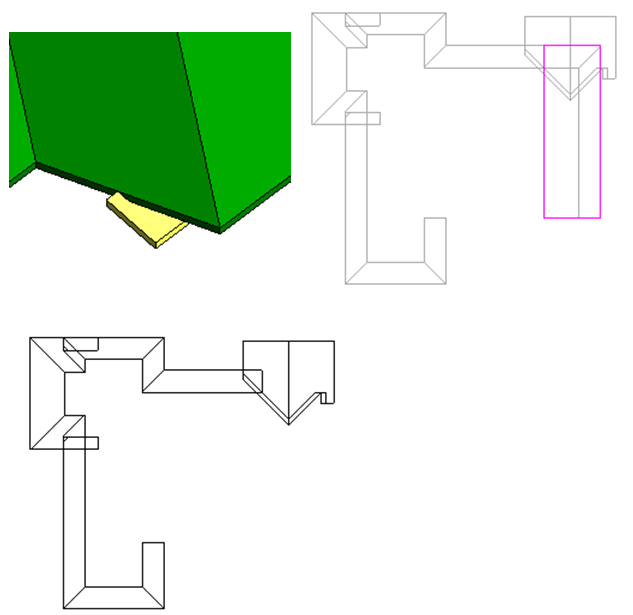

12 單擊“常用”選項卡 > “洞口”面板 > 垂直洞口。用洞口工具修剪下圖所示黃色屋頂。在標高2平面中為屋頂創建洞口，視覺樣式選擇線框，臨時隱藏遮擋的屋頂。

13 完成屋頂?shù)膭?chuàng)建。部分屋頂根據設計情況通過創建老虎窗洞口和修改上一步創建的洞口形狀來編輯。

第1步中說的“注意只有一條跡線取消定義屋頂坡度”，當兩條連續的跡線取消定義屋頂坡度時，截?cái)鄻?biāo)高產生的截?cái)嗝嫘问綍?huì)發生變化，將不能連接屋頂，繼而用洞口工具修改屋頂。
