絕大多數可見性和圖形顯示的替換是在“可見性/圖形”對話框中進行的。 對單個圖元的替換則屬例外：這些替換在“視圖專有圖元圖形”對話框中進行。
從“可見性/圖形”對話框中，可以查看已應用于某個類別的替換。 如果已經替換了某個類別的圖形顯示，單元格會顯示圖形預覽。 如果沒有對任何類別進行替換，單元格會顯示為空白，圖元則按照“對象樣式”對話框中的指定顯示。
樣例

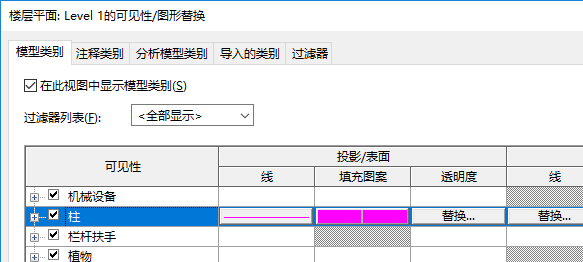

在下圖中，“柱”類別已替換投影/表面線和圖案。
有關鏈接模型和工作集中圖元的可見性設置信息，請參見鏈接模型的可見性和更改工作集在視圖中的可見性。
創建用途特定的視圖
因為可以通過視圖來控制圖元可見性和圖形顯示，所以可以創建用于特定用途的視圖。
其中可能包括：
家具布局 － 在照明天花板平面上顯示半色調家具。
噴涂布局 － 在半色調天花板平面上突出顯示噴涂。
家具平面 － 在半色調樓層平面上顯示家具及關聯符號，包括房間名稱和編號。
設備平面 － 類似于標準廚房布局：在半色調電氣設備平面上，突出顯示樓板上安裝的設備，用另一種線寬顯示墻上安裝的設備，再以第三種線寬顯示天花板設備（帽蓋）。
防火平面 － 在半色調樓層平面上顯示一小時、兩小時及其他防火等級的防火墻，以便區別防火等級。上方的出口標志和噴涂可顯示為一種顏色，墻上安裝的報警設備和滅火器可顯示為另一種顏色。
修復工作 － 顯示一幢建筑中要對其考察歷史修復工作的現有材質的時期。 例如，17 世紀的特征以線寬 1 顯示，18 世紀的特征以線寬 2 顯示，而要修復的特征以線寬 3 顯示。
